高周波同軸ケーブル

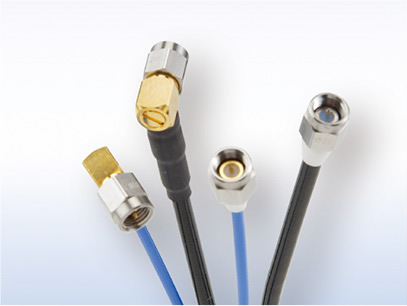

マイクロ波伝送 セミフレキシブル同軸ケーブル
SEMI-FLEXIBLE COAXIAL CABLE FOR MICROWAVE
用 途
- 通信装置、測定器のマイクロ波伝走路、遅延線路
- 高速コンピュータのリード線
- 誘導雑音の問題になる配線路
- 耐熱性、耐寒性が必要な配線路
特 長
- 外部導体に錫コート軟銅線編組を採用することにより、セミリジッドケーブルとほぼ同等な高周波伝送特性を有しています。
- 柔軟性に優れ、特殊な工具を使用せずに手でフォーミングすることが可能です。

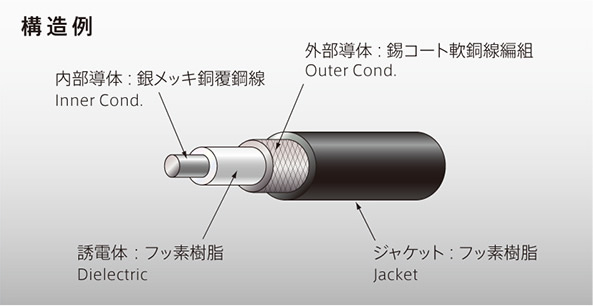

ケーブル内の同軸構造
| 項目 | HMC-141 | HMC-085 | |
|---|---|---|---|
| 内部導体 | 材質 | 銀メッキ銅覆鋼線 | 銀メッキ銅覆鋼線 |
| 構成(本/mm) | 1/0.91 | 1/0.51 | |
| 外径(mm) | 0.91 | 0.51 | |
| 絶縁体 | 材質 | フッ素樹脂 | フッ素樹脂 |
| 外径(mm) | 3.00 | 1.68 | |
| 外部導体 | 材質 | 錫コート軟銅線 | 錫コート軟銅線 |
| 外径(mm) | 3.5 | 2.08 | |
| ジャケット | 材質 | フッ素樹脂 | フッ素樹脂 |
| 外径(mm) | 4.0 | 2.5 | |
| 特性インピーダンス(Ω) | 50±1.0 | 50±1.5 | |
| 標準静電容量(nF/km) | 105 | 105 | |
| 標準減衰量 | 1GHz(dB/10m ) | 5.0 | 8.5 |
| 5GHz(dB/10m) | 12 | 20 | |
| 10GHz(dB/10m) | 18.5 | 32 | |
| 備考 | MIL RG-402 0.14inch Type |
MIL RG-405 0.085inch Type |
|
- U S E
- Low noise Amplifer, High speed computer, Microwave components.
高周波同軸ケーブル

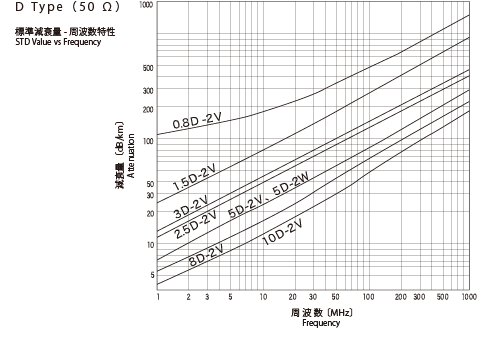

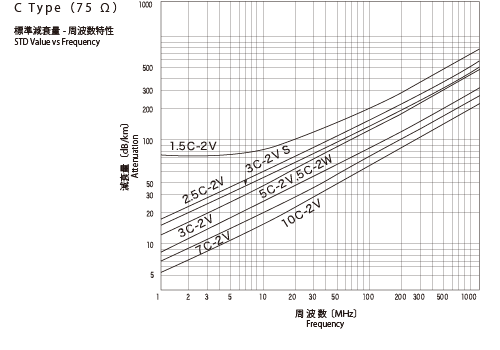

資料減衰量-周波数特性
REFERNECE : ATTENUATION VS FREQUENCY
