マシンビジョン用インタフェイスケーブル
HS-Link/CameraLink HSケーブル
HS-Link Cable & CameraLink HS Cable
-
Teledyne DALSAがマシンビジョン用に開発した
高速・高信頼性の次世代インターフェース・HS-Linkと、
これを元に策定されたCameraLink HSに対応したケーブルです。

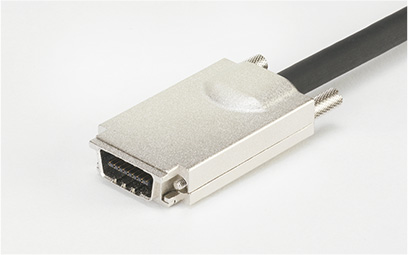

CX4コネクタを採用し、スクリューで堅牢にロック可能、
1.08GB/sec のデータ転送速度のカメラにも対応したケーブルです。
用 途
HS-Link/CameraLink HSインターフェース(CX4)を使用したデジタルカメラとフレームグラバ間の接続用
特 長
伝送距離は最大14mまで対応
- HS-Link/CameraLink HSインターフェースに対応しています。
- InfiniBandTM対応コネクタ(CX4)とサムスクリュータイプカバーを採用しています。
- 高いフレキシブル性を有し、U字屈曲200万回以上の高屈曲を実現しています。
- ケーブルはUL規格の難燃性VW-1に適合しています。

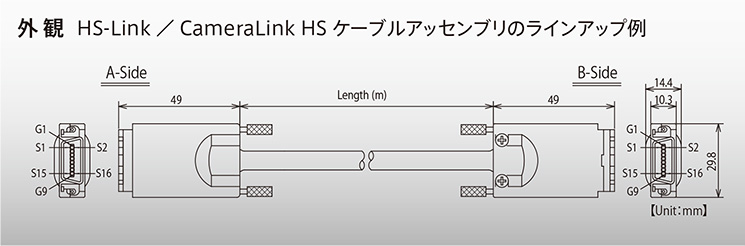

構造及び性能
| ケーブルサイズ（AWG） | AWG 30 | AWG 28 | AWG 26 |
|---|---|---|---|
| External Dia. | φ7.5mm | φ9.7mm | φ10.4mm |
| Qualified Length | Max. 8 Meters | Max. 12 Meters | Max. 14 Meters |
※御使用予定のL長を御指定ください。(MAX14m)
耐屈曲特性
《試験評価方法》
曲げ方法:U 字屈曲方向のみ(左の試験機を参照)
曲げ最小半径:60mm
曲げ速度:30回 / 分
使用最大回数※1:200万回
※1:使用最大回数とは、ご使用されてからのトータル回数で、途中で中断した場合も同様の扱いとします。
使用回数のカウント方法は、1サイクル(1ストローク)を1回とします。
※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。
