マシンビジョン用インタフェイスケーブル

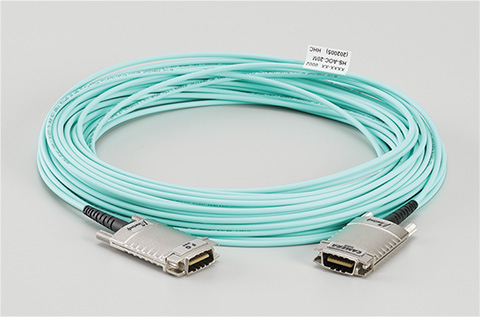

12Gbps CameraLink HS AOC

12Gbps CameraLink HS AOC

CameraLink HSを長距離対応するため電気信号を
光信号に変換して伝送するAOC仕様ケーブルです。
メタルケーブルと同様に CX4コネクタを採用。
スクリューでロック可能。データ転送速度12Gbpsで
最大300mの長距離伝送を実現します。

※AOC = Active Optical Cableの略

用 途

CameraLink HSインターフェース(CX4)を使用したFAカメラとフレームグラバー間の接続用

特 長
  • CameraLink HSインターフェースに対応しています。
  • InfiniBandTM対応コネクタ(CX4)とサムスクリュータイプカバーを採用しています。
  • 伝送路はE/O変換 ⇔ O/E変換による光伝送により最大300m。
  • 光ケーブルは、丸型マルチファイバーを採用。
  • 12Gbps / Lane × 8Laneで、最大300mの長距離伝送を実現します。
  • 最大12Gbps(1Lane)の伝送レート(5G ・10G / 8Laneをフルサポート。)
  • 動作温度は0~50°C対応
  • RoHS(10物質)に対応。

仕様

ケーブル仕様 光ファイバー
ケーブル外径 φ3.0mm 丸形ファイバー(色:アクア) φ3.0mm 丸形ファイバー(色:紫)
ケーブル長(L長) 100m 以下 150m~300m

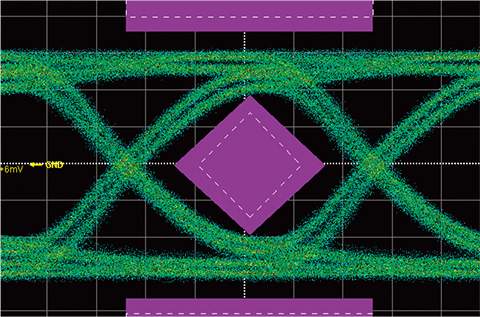

12G 伝送測定のアイパターン波形(300m)

当社は、Machine Visionの規格団体であるJIIA、AIA、EMVA、CMVUに加盟しています。

※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。

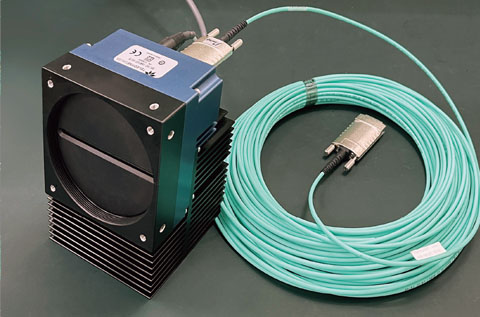

CL-HSカメラとの接続例

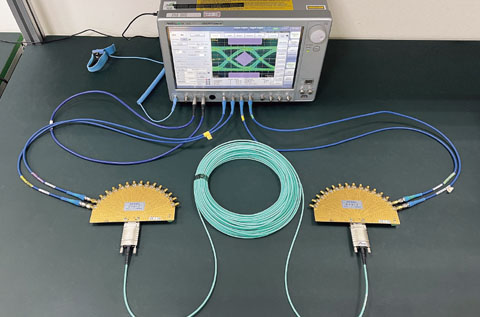

Eye-Pattern 測定系

摺動回数 参考データ

ストローク:300mm、曲げ半径:75mm、速度:38回/分

6200万回以上断線無し

試験条件図
試験条件図

ケーブルベア屈曲試験器
ケーブルベア屈曲試験器

※摺動回数、伝送距離は当社独自の評価基準によるものです。 これらのデータは参考値であり、保証値では御座いません。

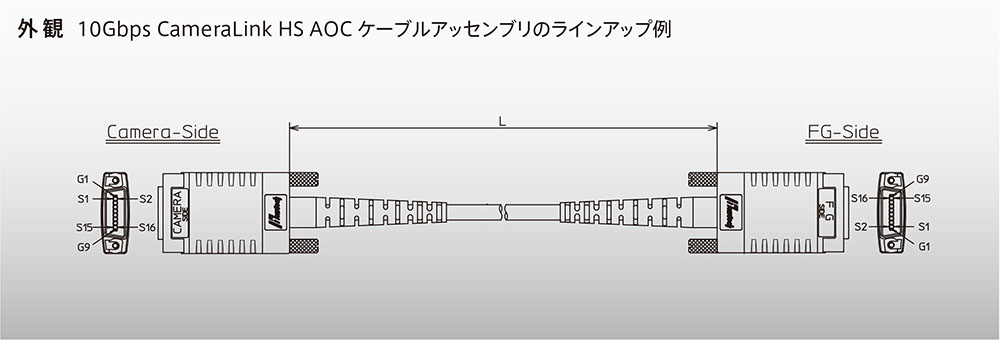

外観 CameraLink HS AOC ケーブルアッセンブリのラインアップ例

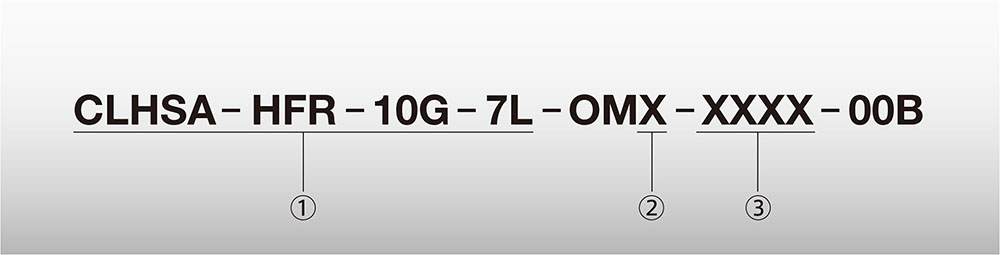

12Gbps CameraLink HS AOC 型名説明


カテゴリ
記号 仕様
CLHSA - HFR - 10G - 7L 5G/12G対応 CameraLink-HS AOC

ケーブルタイプ
記号 仕様
3 100m 以下
4 150m/200m/300m 品

L長
記号 仕様
0100 10m
1000 100m
1500 150m
3000 300m
