マシンビジョン用インタフェイスケーブル

長距離伝送カメラケーブル[HPcLシリーズ]特許取得

Long Distance Transmission Camera Cable

マシンビジ ョンインターフェースの1つである
カメラリンクに準拠したケーブルです。
独自のケーブル技術とオリジナルコネクタにより、
最長30mまでの長距離伝送が可能になりました。
また、可動部での使用が可能な高屈曲タイプのケーブルです。

※カメラ及びグラバボードの性能により、伝送可能距離が変わります。
20m以上の条長をご希望される場合には、カメラ側に標準準備されたPre-Emphasis
機能との併用が必要になる事があります。
本製品をご購入される前に、カメラの詳細を御連絡頂けます様御願い致します。

用 途

カメラリンク採用のFAカメラとフレームグラバー間の接続用

SDRタイプ及びMDRタイプのコネクタに対応した長距離接続インターフェイスとして
特 長

高帯域のカメラにおいて、長距離伝送が可能に!!

  • 本製品とカメラのPre-Emphasis機能との併用により、30Mの長距離伝送を実現。
  • CL規格:クロックレート85MHzのカメラに対応可能なケーブルです。
  • Full Configurationの対応が可能です。
  • PoCL対応ケーブルです。
  • 柔軟性に優れ、可動部での使用にも配慮した耐屈曲タイプのケーブルです。
  • ケーブルはUL規格に対応しています(VW-1)。
  • RoHS(10物質)に対応。

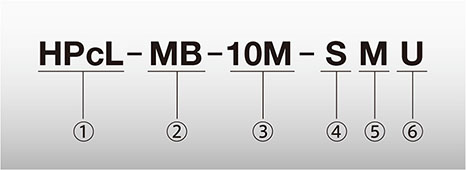

製品型番

製品型番
※本製品はカメラリンク規格品ではございませんのでご注意ください。
※改良のため予告なく仕様を変更させて頂くことがことがあります。
※本製品は日本アイエフ株式会社様との共同開発品です。
※記載された商品名、社名などは当社または各社の商標、登録商標です。
①シリーズ名 HPcL:長距離伝送カメラケーブル

ケーブルサイズ
伝送タイプ
(Configuration)
MB:中距離用 / Base・Medium 対応 / 外径φ8.0
MF:中距離用 / Full 対応 / φ10.0
LB:長距離用 / Base・Medium 対応 / φ8.9
LF:長距離用 / Full 対応 / Camera2 側接続用 / φ10.3
LFB:長距離用 / Full 対応 / Camera1 側接続用 / φ10.3
※Medium、Fullで御使用の際はケーブルが2本必要になります。
Full/長距離対応の時は LF・LFBを各1本セットで御用命ください。
③製品長 メートル表記
④カメラ側コネクタ

⑤グラバーボード側
コネクタ

⑥SDRコネクタの
アングル指定

M:MDRタイプ / ストレート
S:SDRタイプ / ストレート
U : 上引き出し、D: 下引き出し、R: 右引き出し、L : 左引き出し

条長選定基準(参考)クロックレート 85MHz を想定

ケーブルサイズ 10M 15M 20M 25M 30M
M(28AWG) - -
L(26AWG)

カメラケーブル アッセンブリの種類

伝送特性《Eye-Pattern》

入力電圧:700mVp-p、測定周波数:595Mbps(クロックレート:85MHz想定)

従来品

10M
10M

15M
15M

20M
20M

HPcL-Mシリーズ

10M
10M

15M
15M

20M
20M
