マシンビジョン用インタフェイスケーブル
Gigabit Ethernet ケーブル
Gigabit Ethernet Cable Assemblies for GigE Vision TM
- GigE Vision TMはAIAが制定した
Machine Vision用の規格で、高速カメラ画像伝送に
ギガビット・イーサーネットを使用しています。
ケーブルやプラグ形状はFA環境に合わせて、
耐ノイズ性や耐摺動性などに配慮したものも
ラインアップしています。
用 途
FA機器用ネットワークカメラとPC間の接続用
特 長
- FA用高速カメラ伝送方式に対応しています(GigE VisionTM対応)。
- 耐油性に優れたジャケット材を使用しています。
- 耐屈曲性や耐摺動性、耐捻回性など機械的強度にも配慮しています。

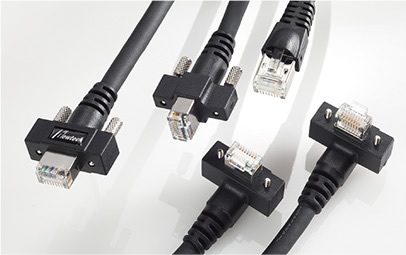

- カメラの設置スペースに合わせて選択可能なプラグ形状をラインアップしています。
- ケーブルはUL規格に適合し、難燃性はVW-1をクリアしています。
- RoHS指令に適合しています。
- カスタム対応については別途ご相談ください。
構造及び性能
項目 | 標準タイプ | |
---|---|---|
信号線導体サイズ(AWG) | 26AWG(30/0.08軟銅線) | |
ジャケット外径(mm) | 6.7 | |
定格電圧/温度 | 30V/80℃ | |
特性インピーダンス(Ω) | 1-100MHz | 100±15 |
伝搬遅延時間(ps/m) | 1-100MHz | 555 以下 |
ペア内スキュー(ps/m) | 1-100MHz | 50 以下 |
減衰量(dB/40m) | 1MHz | 2.0 以下 |
16MHz | 8.2 以下 | |
100MHz | 22.0 以下 | |
近端漏話(dB/40m) | 1MHz | 65.3 以下 |
16MHz | 47.3 以下 | |
100MHz | 35.3 以下 | |
伝送可能距離(m) | 40 以下 | |
難燃性 | VW-1 |
※伝送特性はTIA/EIA-568B.2 Cat5e(Cable)に準拠
※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。
マシンビジョン用インタフェイスケーブル

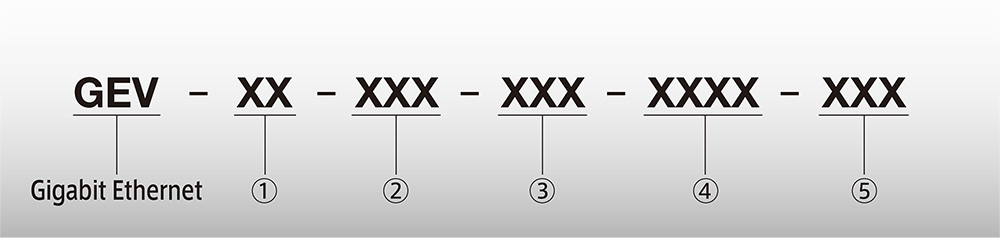

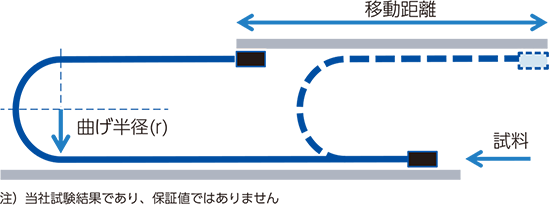

Gigabit Ethernet 型名説明
① ケーブルタイプ |
記号 | 仕様 |
---|---|---|
HF | 高屈曲タイプ(標準仕様) |

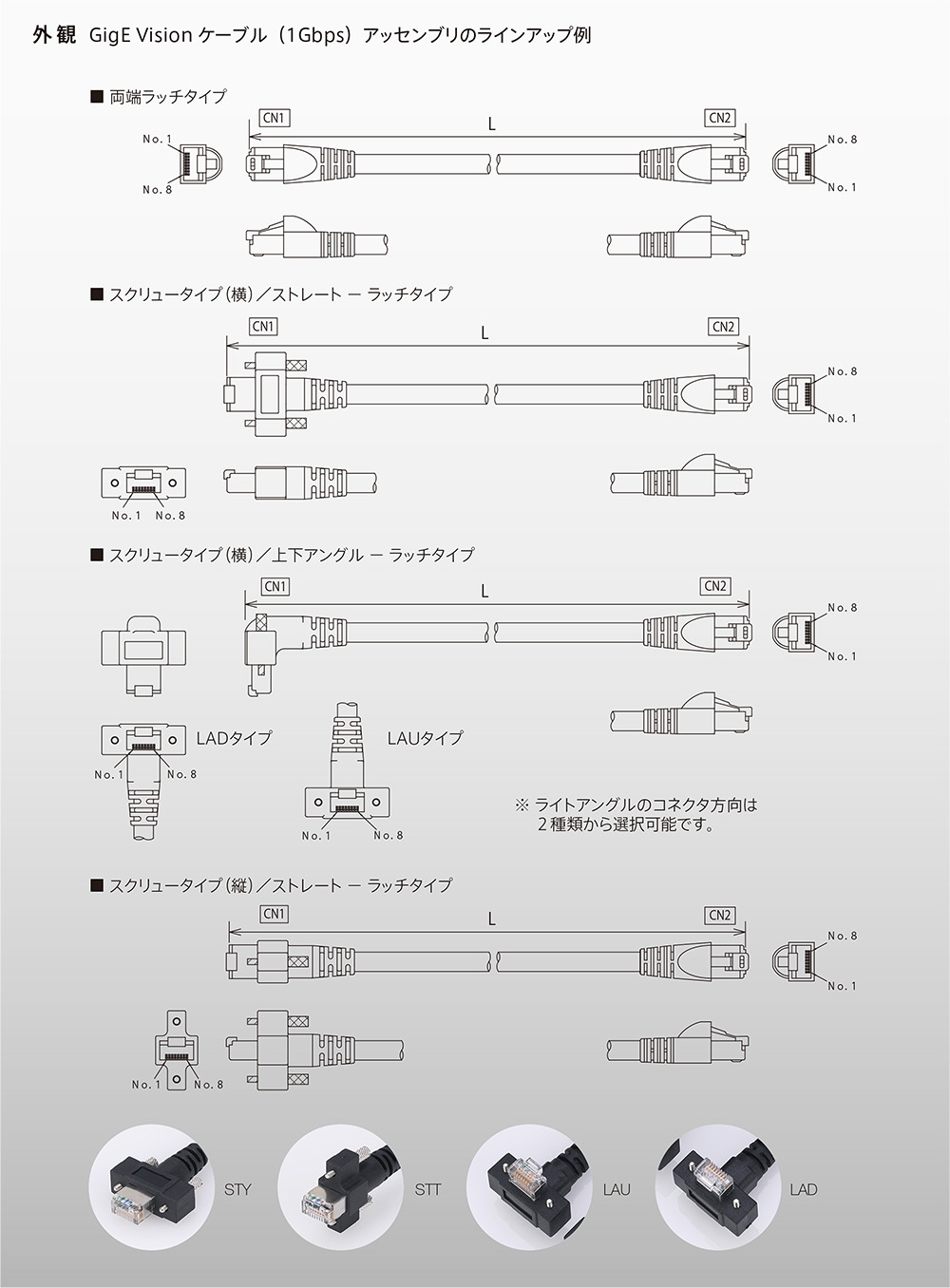

② コネクタ仕様 CN1側 |
記号 | 仕様 |
---|---|---|
STL | RJ45 Straight 8p(Latch)Type | |

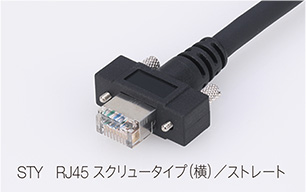

STY | RJ45 Straight 8p(Screw)横Type | |

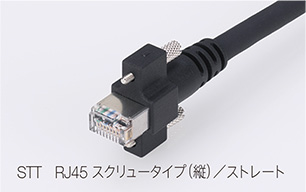

STT | RJ45 Straight 8p(Screw)縦Type | |
LAU | RJ45 Upper Angle 8P(Screw/UP)Type | |
LAD | RJ45 Lower Angle 8P(Screw/DOWN)Type |
③ コネクタ仕様 CN2側 |
記号 | 仕様 |
---|---|---|
STL | RJ45 Straight 8p(Latch)Type | |
STY | RJ45 Straight 8p(Screw)横Type | |
STT | RJ45 Straight 8p(Screw)縦Type | |
LAU | RJ45 Upper Angle 8P(Screw/UP)Type | |
LAD | RJ45 Lower Angle 8P(Screw/DOWN)Type |
④ L長 |
記号 | 仕様 |
---|---|---|
0050 | 5m | |
0100 | 10m | |
0150 | 15m | |
0200 | 20m | |
0250 | 25m | |
0300 | 30m | |
0350 | 35m | |
0400 | 40m ※高屈曲タイプは、伝送距 が40mまでとなります。 | |
※その他のL長をご希望の場合は、ご相談ください。 |
⑤ ジャケット色 |
記号 | 仕様 |
---|---|---|
00K | 黒(標準色) | |
※その他の色ご希望の場合は、ご相談ください。 |
(ご注意)
当製品は、標準が高屈曲対応ケーブルとしております。固定用その他カスタム仕様をご希望の場合は、お問い合わせください。
※上記プラグのラインアップの他にM12(Xコード)8pinプラグも対応できます。ご希望の場合は、お問い合わせください。
