USB3 Visionケーブル
Universal Serial Bus 3.0 for Machine Vision

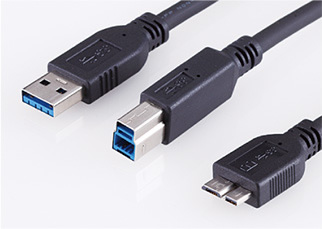

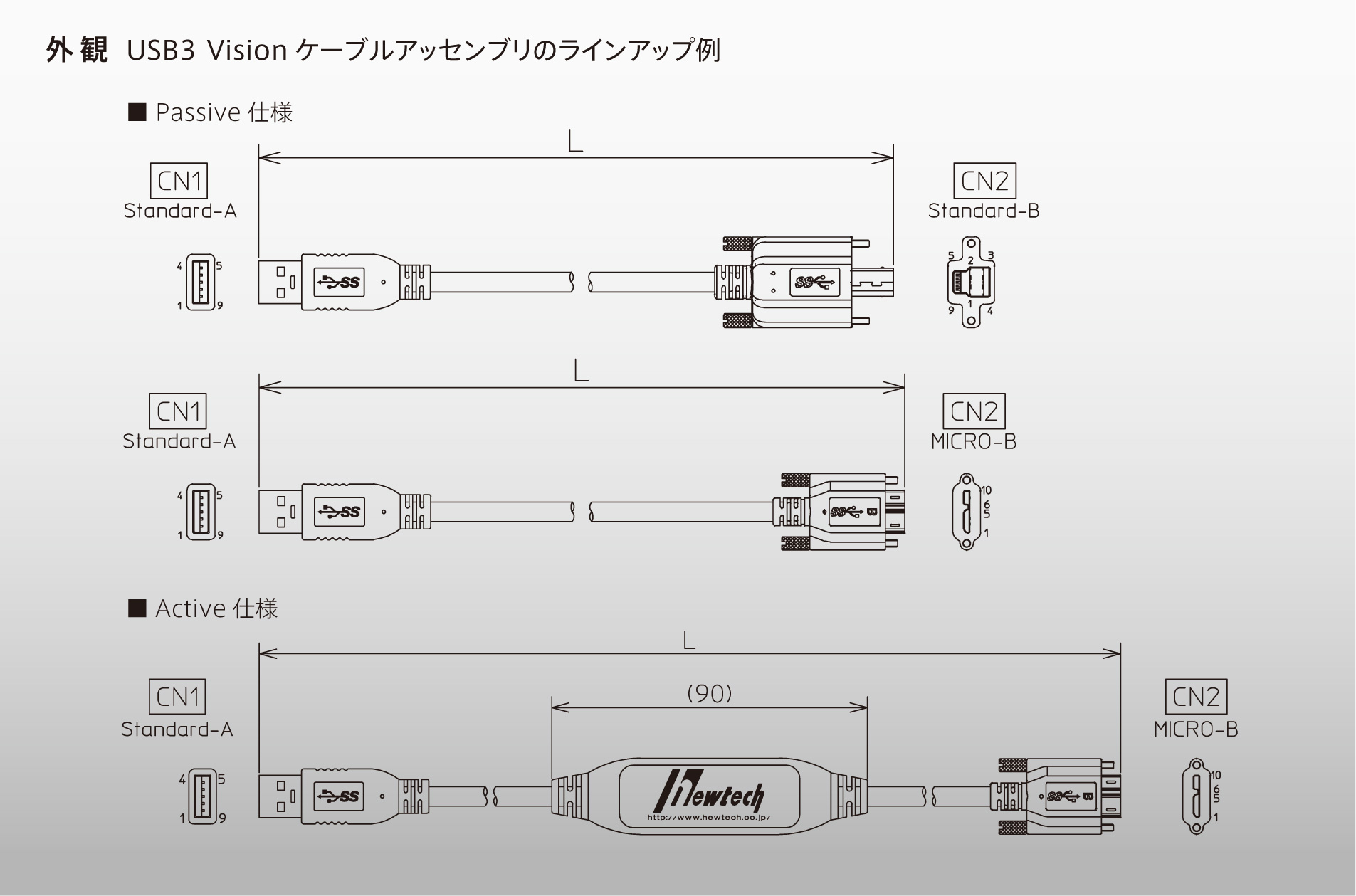

USB3.1規格の「Standard-A」端子を持つパソコンと「Starndard-B」端子及び「Micro-B」端子を持つ、FAカメラ接続用
- USB3.1規格対応(5Gbps)対応のUSBケーブルです。
- USB3.1 スタンダードA、スタンダードB、マイクロB、及びTYPE-Cのネジ付プラグをラインアップしています。
- 金メッキ端子コネクタを採用しています。
- USB3 Visionは、米国の規格標準化団体であるAIAにより標準規格として策定され、ケーブルの詳細仕様も規格内で定義されました。標準規格であるGenICam規格にも対応しています。
- RoHS(10物質)に対応。
※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。

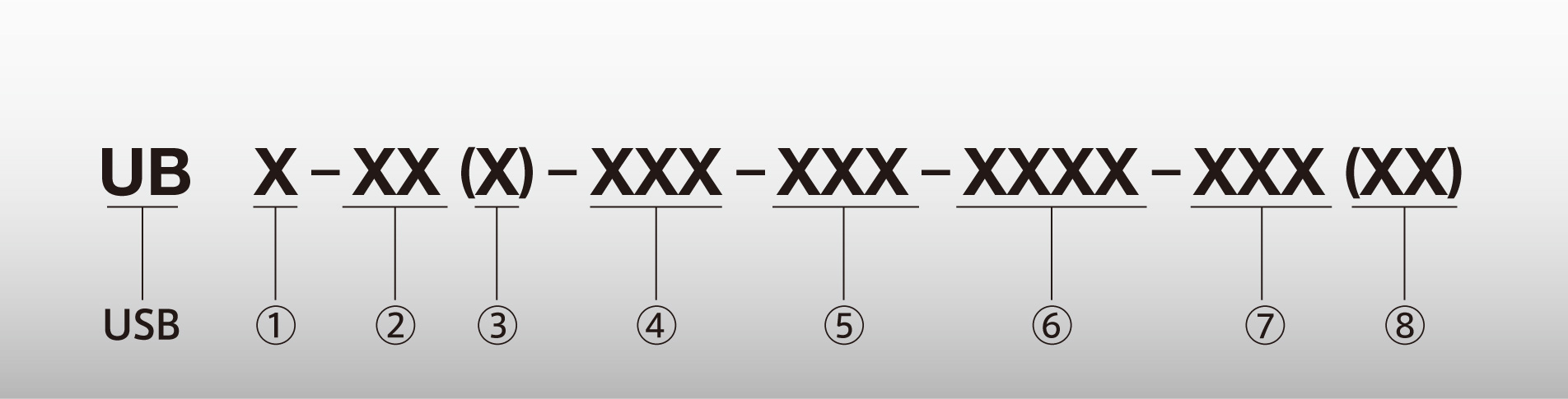

USB3 Vision 型名説明
| ① カテゴリ |
記号 | 仕様 |
|---|---|---|
| 3 | USB Ver 3.1規格準拠 |
| ② ケーブルタイプ |
記号 | 仕様 |
|---|---|---|
| ST | 標準仕様（固定用） | |
| HF | 摺動仕様 | |
| SHF | 高摺動仕様 |
| ③ 長距離対応※ |
記号 | 仕様 |
|---|---|---|
| 記入なし | Passive（標準仕様） | |
| A | Active |
※Activeタイプを選定した場合、各ケーブルの伝送距離を約2倍程度の延長を実現出来ます。
L長の中央値付近に一体型Active中継器を取り付けます。詳細は営業までお問い合わせください。
| コネクタ仕様 ④ グラバーボード側 （CN1） ⑤ カメラ側 （CN2） |
記号 | 仕様 |
|---|---|---|
| SA0 | スタンダードAタイプ | |

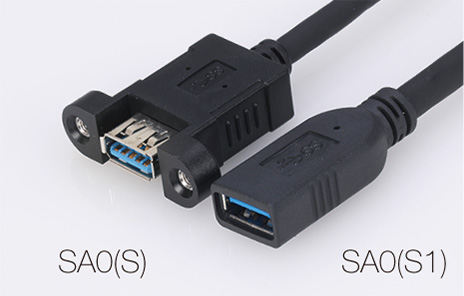

| SA0(S) | スタンダードAメス／パネル中継タイプ | |
| SA0(S1) | スタンダードAメス／中継タイプ | |
| SAS | スタンダードAオス／両ネジ固定タイプ | |
| SAS(A) | スタンダードAオス／片ネジ固定(右)タイプ | |
| SAS(B) | スタンダードAオス／片ネジ固定(左)タイプ | |

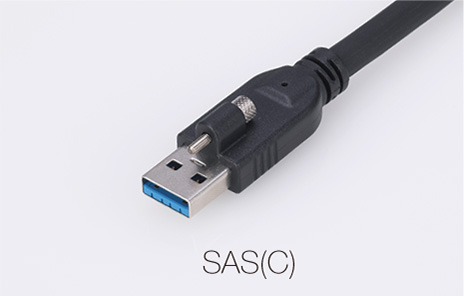

| SAS(C) | スタンダードAオス／片ネジ固定(上)タイプ | |
| SB0 | スタンダードBタイプ | |
| SBS | スタンダードBタイプ／両ネジ固定タイプ | |
| SC0 | TYPE-C | |
| SCL | TYPE-C 左右方向アングル | |

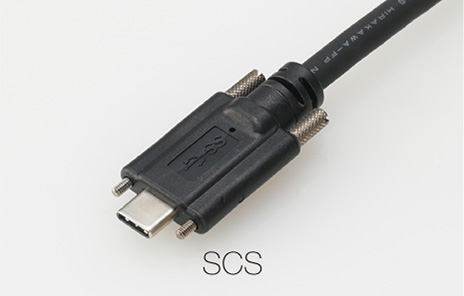

| SCS | TYPE-C/両ネジ固定タイプ | |

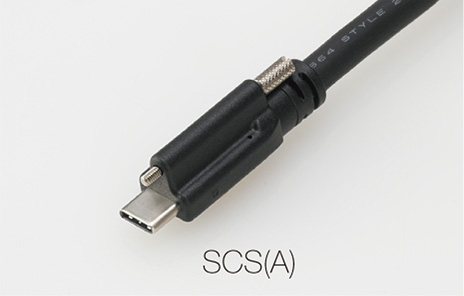

| SCS(A) | TYPE-C/片ネジ固定(上)タイプ | |
| SCT | TYPE-C/両ネジ固定タイプ/上下方向アングル | |
| SCU | TYPE-C 上下方向アングル | |
| MB0 | マイクロBタイプ | |
| MBS | マイクロB/両ネジ固定タイプ/ストレート | |

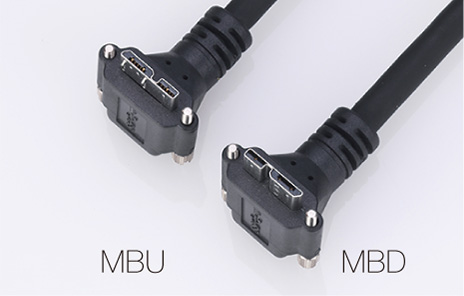

| MBU | マイクロB/両ネジ固定タイプ/上方向アングル | |
| MBD | マイクロB/両ネジ固定タイプ/下方向アングル | |

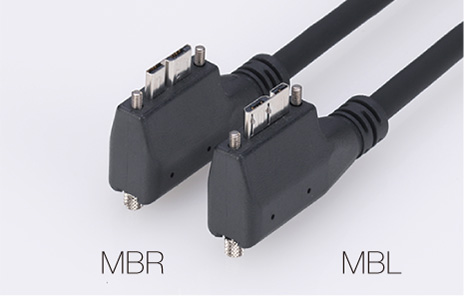

| MBR | マイクロB/両ネジ固定タイプ/右方向アングル | |
| MBL | マイクロB/両ネジ固定タイプ/左方向アングル | |
| MSR | マイクロB/右方向アングル省スペース ※ST(37)専用 | |
| MSL | マイクロB/左方向アングル省スペース ※ST(37)専用 | |
|
※カスタム仕様については、営業までお問い合わせください。 |
||
| ⑥ L長 |
記号 | 仕様 |
|---|---|---|
| 0050 | 0.5m | |
| 0100 | 1.0m | |
| 0150 | 1.5m | |
| 0200 | 2.0m | |
| 0250 | 2.5m | |
| 0300 | 3.0m | |
| ※その他のL長をご希望の場合は、ご相談ください。 | ||
| ⑦ ジャケット色 |
記号 | 仕様 |
|---|---|---|
| 00K | 黒(標準色) | |
| ※その他の色ご希望の場合は、ご相談ください。 | ||
※低粉塵仕様ジャケットもケーブルの種類によっては対応可能ですので、別途お問い合わせください。
| ⑧ 外径（SHFのみ） |
記号 | 仕様 |
|---|---|---|
| 68 | SHF ケーブル外径φ6.8 | |
| 37 | ST ケーブル外径φ3.7 |
(ご注意)
USB3.1の規格上、伝送距離には規定がございます。
規定長を超える場合には、カスタム品扱いで別途承りますので営業担当にご用命ください。
【型番指定例】
（例1）
ケーブル：標準仕様（固定用）、長距離対応：Passive、グラバーボード側：スタンダードAタイプ、カメラ側：マイクロB／両ネジ固定タイプ／ストレート、伝送距離：1m、ケーブル色：黒
型名:UB3-ST-SA0-MBS-0100-00K
（例2）
ケーブル：高摺動仕様、長距離対応：Active、グラバーボード側：スタンダードAタイプ、カメラ側：マイクロB／両ネジ固定タイプ／右方向アングル、伝送距離：10m、ケーブル色：黒
型名:UB3-SHF(A)-SA0-MBR-1000-00K(68)
【参考データ】
| ケーブルタイプ | 外径 |
摺動回数 |
想定伝送距離 |
|---|---|---|---|
ST |
φ5.6 | ー | 8m |
HF |
φ6.8 | 100万回 | 7m |
SHF |
φ6.8 | 3000万回以上 | 5m |
ST |
φ3.7 | ー | 3m |
※摺動回数、伝送距離は当社独自の評価基準によるものです。
これらのデータは参考値であり、保証値では御座いません。
【プラグ組み合わせ対応表】
ケーブルタイプ |
|||
|---|---|---|---|
| プラグタイプ | ST |
HF |
SHF |
| SA0 | ● | ● | ● |
| SA0(S) | ● | ● | ● |
| SA0(S1) | ● | ● | ● |
| SAS | ● | ● | ● |
| SAS(A) | ● | ● | ● |
| SAS(B) | ● | ● | ● |
| SAS(C) | ● | ● | ● |
| SB0 | ● | ● | × |
| SBS | ● | ● | × |
| SC0 | ● | ● | ● |
| SCL | ● | ● | ● |
| SCS | ● | ● | ● |
| SCS(A) | ● | ● | ● |
| SCT | ● | ● | ● |
| SCU | ● | ● | ● |
| MB0 | ● | ● | ● |
| MBS | ● | ● | ● |
| MBU | ● | ● | ● |
| MBD | ● | ● | ● |
| MBR | ● | ● | ● |
| MBL | ● | ● | ● |
※記号ST(37)のプラグ組み合わせについては 営業まで問い合わせください。
