固定用FAケーブル

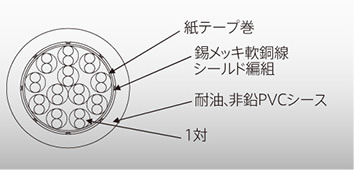

ULスタイル2464, CSAタイプAWM○全体シールド付多対ケーブル
UL style 2464, CSA type AWM: Multi pair cables with braided shield
用 途
電子機器配線用シールド付きケーブル
特 長
- UL、CSA認可ケーブル
- UL VW-1、CSA FT1難燃対応
- 耐油性ビニル材料を使用
仕様例
| サイズ(AWG) | 対数 | 錫メッキ軟銅線導体 | 絶縁体 | 錫メッキ 軟銅線(mmm) |
シース | 特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成(本/mm) | 外径(mm) | 材質 | 外径(mm) | 材質 | 外径(mm) | 定格電圧(V) | 定格温度(℃) | 絶縁抵抗15.6℃ (MΩ・ km) |
導体抵抗20℃ (Ω/km) |
|||
| 22 | 3P | 17/0.16 | 0.76 | 非鉛 PVC |
1.58 | 0.12の 一重編組 |
非鉛 耐油性 PVC |
8.70 | 300 | 80/ CSA(90) |
10 以上 |
60.3 以下 |
| 4P | 9.40 | |||||||||||
| 5P | 10.2 | |||||||||||
| 6P | 0.14の 一重編組 |
11.2 | ||||||||||
| 8P | 0.16の 一重編組 |
12.4 | ||||||||||
| 10P | 13.8 | |||||||||||
| 12P | 14.4 | |||||||||||
| 15P | 15.4 | |||||||||||
| 20P | 18.8 | |||||||||||
