固定用FAケーブル

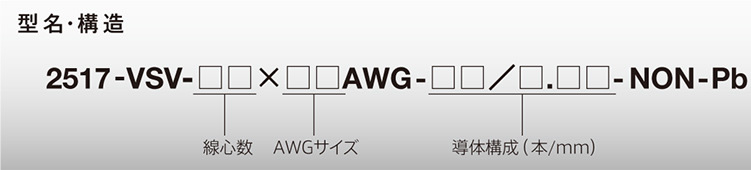

ULスタイル2517○全体シールド付多心ケーブル
UL style 2517: Multi core cables with braided shield
用 途
電子機器配線用シールド付きケーブル
特 長
- UL認可ケーブル
- UL VW-1難燃対応
- 耐油性ビニル材料を使用
仕様例
| サイズ(AWG) | 線心数 | 錫メッキ軟銅線導体 | 絶縁体 | 錫メッキ 軟銅線(mm) |
シース | 特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 構成(本/mm) | 外径(mm) | 材質 | 外径(mm) | 材質 | 外径(mm) | 定格電圧(V) | 定格温度(℃) | 絶縁抵抗15.6℃ (MΩ・ km) |
導体抵抗20℃ (Ω/km) |
|||
| 22 | 2 | 17/0.16 | 0.76 | 非鉛 PVC |
2.36 | 0.12の 一重編組 |
非鉛 耐油性 PVC |
7.2 | 300 | 105 | 50 以上 |
60.4 以下 |
| 3 | 7.6 | |||||||||||
| 4 | 8.3 | |||||||||||
| 5 | 9.0 | |||||||||||
| 7 | 9.7 | |||||||||||
| 12 | 12.1 | |||||||||||
| 20 | 2 | 26/0.16 | 0.95 | 非鉛 PVC |
2.56 | 0.12の 一重編組 |
非鉛 耐油性 PVC |
7.6 | 300 | 105 | 50 以上 |
39.5 以下 |
| 3 | 8.1 | |||||||||||
| 4 | 8.8 | |||||||||||
| 5 | 9.5 | |||||||||||
| 7 | 10.3 | |||||||||||
| 12 | 12.9 | |||||||||||
| 18 | 2 | 41/0.16 | 1.19 | 非鉛 PVC |
3.15 | 0.12の 一重編組 |
非鉛 耐油性 PVC |
8.9 | 300 | 105 | 50 以上 |
25.0 以下 |
| 3 | 9.4 | |||||||||||
| 4 | 10.2 | |||||||||||
| 5 | 11.2 | |||||||||||
| 7 | 12.2 | |||||||||||
| 12 | 15.6 | |||||||||||
