マシンビジョン用インタフェイスケーブル

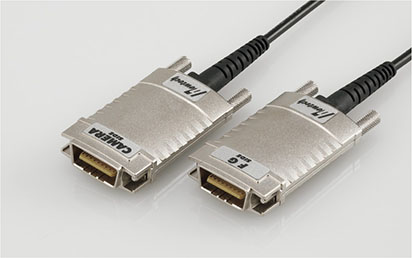

10G・12Gbps CameraLink HS AOC Armored
10G and 12Gbps CameraLink HS AOC Armored
用 途
CameraLink HSインターフェース (CX4)を使用したAOC対応デジタルカメラフレームグラバ間の接続。ケーブルにメカ的負荷の発生しうる環境での使用。
特 長

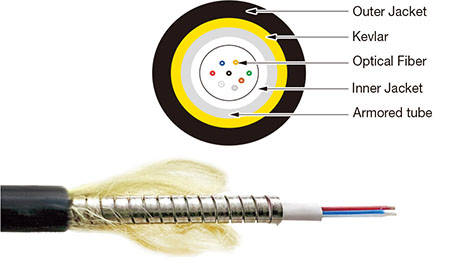

光伝送による長距離対応。光ファイバを保護チューブ(鋼管)で覆い、 折れやすい光ファイバケーブルの弱点を克服。
- CameraLink HSインターフェースに対応。
- InfiniBandTM対応コネクタ(CX4)とサムスクリュータイプカバーを採用しています。
- 伝送路はE/O変換 ⇔ O/E変換による光伝送により最大300mまで伝送可能です。
- 最大10G及び12Gbps(1Lane)の伝送レートの2タイプを用意しております。
-
10Gタイプ :5G / 8Lane・10G / 8Lane サポート
12.5Gタイプ :5G / 8Lane・10G / 8Lane・12G / 8lane サポート
仕様
| 項目 | 仕様 |
|---|---|
| ケーブル径 | 3.2 mm |
| 最小曲げ半径 | 32 mm |
| ケーブル色 | Black |
| 引張強度 | 150 N |
| クラッシュ抵抗 | 3000 N/100 mm |
| 標準長 | 1, 5, 10, 20, 30, 50, 100, 280, 300 m |

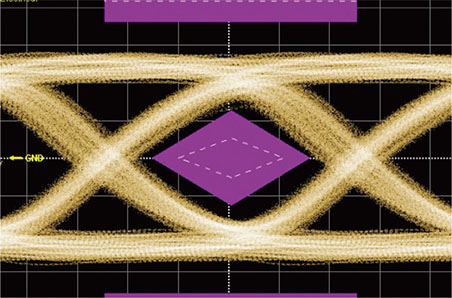

12Gbps 伝送測定の Eye-Pattern 波形

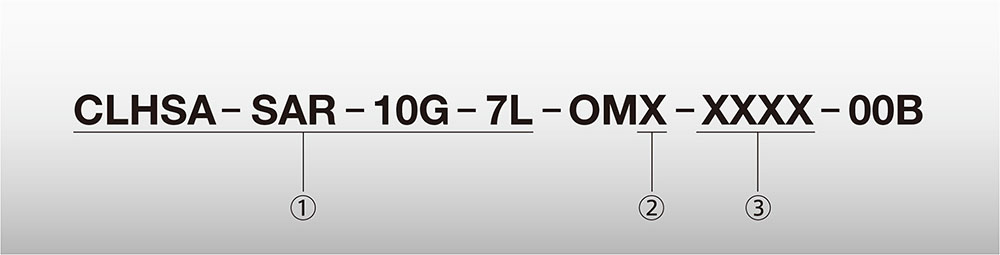

10G・12Gbps CameraLink HS AOC Armored 型名説明
| ① カテゴリ |
記号 | 仕様 |
|---|---|---|
| CLHSA - SAR - 10G - 7L | 10G・12Gbps対応 CameraLink HS AOC Armored |
| ② ケーブルタイプ |
記号 | 仕様 |
|---|---|---|
| 3 | 100m 以下 | |
| 4 | 150m/200m/300m 品 |
| ③ L長 |
記号 | 仕様 |
|---|---|---|
| 0100 | 10m | |
| 1000 | 100m | |
| 1500 | 150m | |
| 3000 | 300m |
