マシンビジョン用インタフェイスケーブル

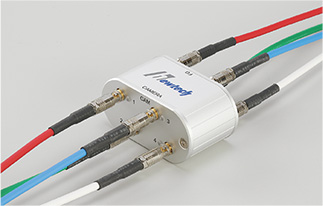

CoaXPress Repeater
CoaXPress Repeater
用 途
CoaXPress対応カメラおよびフレームグラバーに接続するケーブル延長用Repeater
特 長
- CXP-1~12まで対応。
- 1ch、2ch、4chをラインアップ。
- PoCXP対応。
- ケーブル長を2倍に延長可能。
(当社製5C固定用ケーブルで30m×2本 合計60mで伝送確認済み) - 小型かつ軽量。
- RoHS(10物質)に対応。
- CEマーク及びUKCAマークに対応。
型番および仕様
| ch数 | 品名 | 概算寸法（mm） | 概算重量（g） | |||
|---|---|---|---|---|---|---|
| A | B | C | D | |||
| 1ch | CPRCHGH101 | 41 | 15 | 56 | 40 | 約35 |
| 2ch | CPRCHGH201 | 70 | 20 | 約70 | ||
| 4ch | CPRCHGH401 | 70 | 35 | 約110 | ||
| 動作電圧 | +24V DC |
|---|---|
| 消費電力 | 0.27W/ch(PoCXP除く) |
| コネクタ | MicroBNC |
CoaXPress Repeaterは、
CEマーク及びUKCAマークに
対応しております。

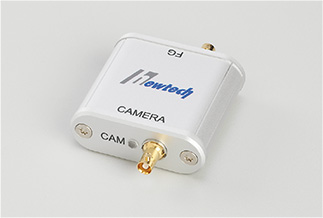

1ch

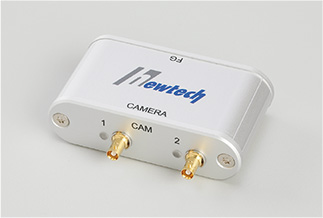

2ch

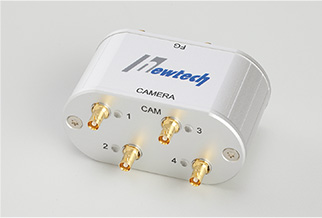

4ch
注記
・カメラ及びフレームグラバーは PoCXP 対応品を使用してください。
・Repeater の Camera 及び FG 表示に従い、ケーブルを接続をしてください。
・PoCXP は、Repeater のチャンネル1に接続してください。
・2ch/4ch 用 Reperter は、最後にチャンネル1(PoCXP) を接続してください。
・Repeater の分解・改造・修理等は絶対に行わないでください。
・使用中に無理な負荷や衝撃を与えないでください。故障の原因となります。
・その他不明な点がございましたら、弊社営業にお問合せください。
