マシンビジョン用インタフェイスケーブル

GigE Vision ケーブル（10Gbps）

Gigabit Ethernet Cable Assemblies for GigE Vision TM

GigE VisionTMはAIAが制定した
Machine Vision 用の規格で、高速カメラ画像伝送に
ギガビット・イーサーネットを使用したインターフェースです。
ケーブルやプラグ形状は使用環境に合わせて、
耐ノイズ性や耐摺動性・屈曲性・捻回性などに配慮した製品を
ラインアップしています。
用 途

10GigE対応FAカメラとグラバーボード及びスイッチングハブ間接続用のインターフェースケーブル

特 長
  • 伝送速度10Gbpsで約40m伝送が可能。(注:当社実機テストによる参考的な長さになります)
  • カメラの設置スペースに合わせて選択可能なプラグ形状をラインアップ。
  • 固定用途及びケーブルベアの可動用途に対応。
  • ケーブルはUL規格に適合し、難燃性はVW-1をクリア。
  • 二重シールド付き遮へいケーブルで、耐ノイズ性を配慮。
  • RoHS(10物質)に対応。

構造及び性能

項目 標準タイプ
信号線導体サイズ(AWG) 26AWG
ジャケット外径(mm) 標準6.8
定格電圧/温度 30V/80℃
伝搬遅延時間(ns) 1-500MHz 546 以下
ペア内スキュー(ns) 1-500MHz 50 以下
特性インピーダンス(Ω) 1-100MHz 100±15
100-250MHz 100±22
250-500MHz 100±25
減衰量（dB） 1MHz 2.3 以下
100MHz 20.9 以下
250MHz 33.9 以下
500MHz 49.3 以下
近端漏話（dB） 1MHz 65.0 以上
100MHz 39.9 以上
250MHz 33.1 以上
500MHz 26.1 以上
遠端漏話（dB） 1MHz 63.3 以上
100MHz 23.3 以上
250MHz 15.3 以上
500MHz 9.3 以上
TCL（dB） 1MHz 40.3 以上
100MHz 20.0 以上
250MHz 14.0 以上
500MHz 9.5 以上
伝送可能距離(m) 40 以下
難燃性 VW-1

※伝送特性はTIA/EIA-568C.2 Cat.6A(channel)に準拠

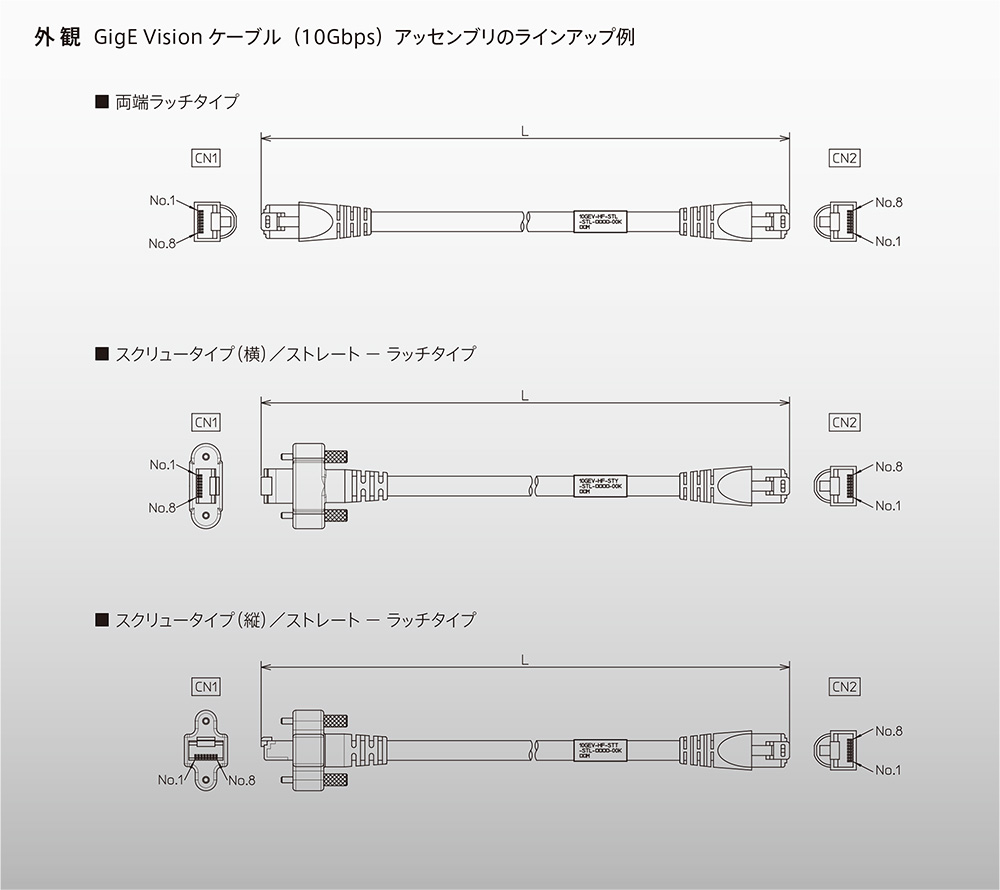

外 観 GigE Visionケーブル(10Gbps)アッセンブリのラインアップ例

マシンビジョン用インタフェイスケーブル

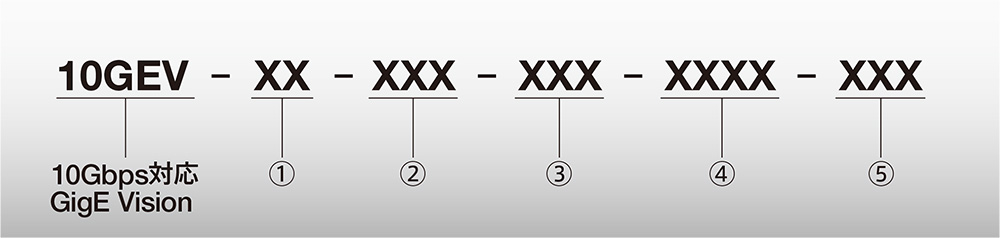

GigE Vision 型名説明（10Gbps）

①
ケーブルタイプ		 記号 仕様
HF 高摺動仕様(標準仕様)
コネクタ仕様
②
CN1側

③
CN2側 		記号 仕様
STL RJ45 ラッチタイプ/ストレート
STY RJ45 スクリュータイプ(横)/ストレート
STT RJ45 スクリュータイプ(縦)/ストレート
LAU RJ45 スクリュータイプ(横)/上方向アングル
LAD RJ45 スクリュータイプ(横)/下方向アングル
XAS ixコネクタ(Aキー)/ストレート
XAD ixコネクタ(Aキー)/アングル(ケーブル下出し)
XAU ixコネクタ(Aキー)/アングル(ケーブル上出し)
XAJ ixコネクタ(Aキー)/中継ジャック
MXS M12 8P(X-Code)防水(IP65)ストレート
MXL M12 8P(X-Code)防水(IP65)アングル
④
L長		 記号 仕様
0050 5m
0100 10m
0400 40m ※高摺動仕様は、伝送距離が40mまでとなります。
※その他のL長をご希望の場合は、ご相談ください。
⑤
ジャケット色		 記号 仕様
00K 黒(標準色)
※その他の色ご希望の場合は、ご相談ください。

(ご注意)
GigE Visionケーブル(10Gbps)は、高摺動仕様を標準ケーブルとしております。
固定用その他カスタム仕様をご希望の場合は、お問い合わせください。
