USB3 Vision AOC
USB3 Vision AOC
USB3 Visionに対応したカメラの長距離伝送用AOC
- USB3インターフェースに対応しています。
- USB各種コネクタに対応
(Type-C to Type-C、Standard-A to Type-C、Standard-A to Micro-B、Standard-A to Standard-A Female) - 伝送路はE/O変換 ⇔ O/E変換による光伝送により長距離対応。
- 光ケーブルは、自社ハイブリッドケーブルによりデバイス側に給電可能。
- 最大10Gbpsの伝送レートサポート
- 動作温度は0~50°C対応
USB3 Visionケーブルの長距離伝送用ケーブルとしてAOC(Active Optical Cable)の開発を進めラインアップを増やしております。コネクタは、USB Standard-A /Female、Micro-B、Type-Cなど、ユーザー様のニーズに対応したケーブルをご提供いたします。
-
■ UB3-AOC-SC0-SC0
・USB 3.1 Gen2標準に準拠し、帯域幅は10Gbps の超高速です。
・最大30m のサポート長さ USB3.1 Gen2&USB2.0を サポート(15m) USB3.1 Gen1(20m/30m)
-

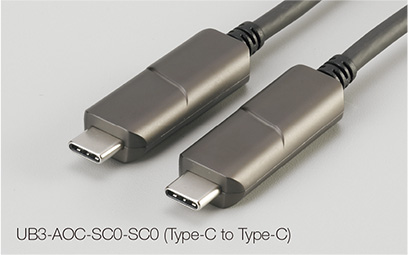

UB3-AOC-SC0-SC0
(Type-C to Type-C)
-
■ UB3-AOC-SA0-SC0
・帯域幅は5Gbpsに対応します。
・最大50m サポート(10m/20m/30m/40m/50m)
・ホスト側からの給電によって、デバイス側に給電します
・VBUSラインの電圧降下によって最大長が決まります
・両側のプラグアンドプレイをサポート
-
UB3-AOC-SA0-SC0
(Standard-A to Type-C)
-
■ UB3-AOC-SA0-MBS
・帯域幅は5Gbpsに対応します。
・最大50m サポート(10m/20m/30m/40m/50m)
・ホスト側からの給電によって、デバイス側に給電します
・VBUSラインの電圧降下によって最大長が決まります
・両側のプラグアンドプレイをサポート
-
UB3-AOC-SA0-MBS
(Standard-A to Micro-B)
-
■ UB3-AOC-SA0-SA0(S)
・USB3.1 Gen1&USB2.0を サポート
・最大50m サポート(10m/20m/30m/40m/50m)
・電源回路内蔵によりデバイス側に50m先でも安定した電圧を供給できます
-
UB3-AOC-SA0-SA0(S)
(Standard-A to Standard-A Female)
※JIIAのロゴマークは、日本インダストリアルイメージング協会の登録商標です。

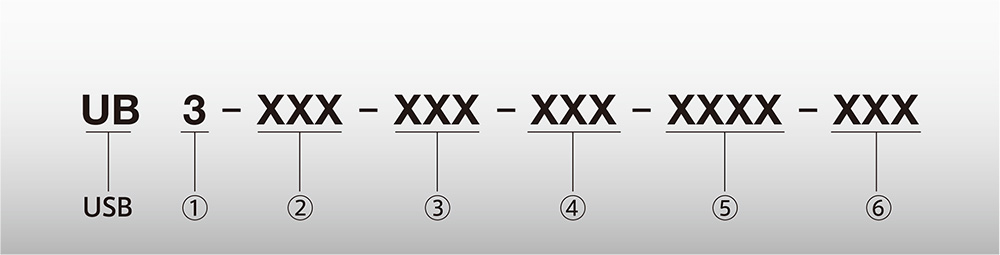

USB3 Vision AOC 型名説明
| ① カテゴリ |
記号 | 仕様 |
|---|---|---|
| 3 | USB Ver 3.1規格準拠 |
| ② ケーブルタイプ |
記号 | 仕様 |
|---|---|---|
| AOC | Active Optical Cable |
| コネクタ仕様 ③ フレームグラバー側 (CN1) ④ カメラ側 (CN2) |
記号 | 仕様 |
|---|---|---|
| SA0 | スタンダードAタイプ | |
| SA0(S) | スタンダードAメス/パネル中継タイプ | |
| MB0 | マイクロBタイプ | |
| SC0 | TYPE-Cタイプ |
| ⑤ L長 |
記号 | 仕様 |
|---|---|---|
| 1000 | 10m | |
| 1500 | 14m | |
| 2000 | 20m | |
| 3000 | 30m | |
| 4000 | 40m | |
| 5000 | 50m |
| ⑥ ジャケット色 |
記号 | 仕様 |
|---|---|---|
| 00K | 黒（標準色） |
