高精度・高速伝送ケーブル
高速伝送ケーブル・アッセンブリ（シングルエンド）
HIGH SPEED CABLES, ASSEMBLIES (SINGLE-ENDED)
用 途
通信機、電子機器の内部配線用。ICテストシステムのテストヘッド部やインターフェイス部の接続用。
特 長
- 特性インピーダンス、伝搬遅延時間の安定性に非常に優れています。
- 多孔質PTFE絶縁体により定格温度は-55℃～+200℃と非常に優れています。
- 減衰特性に優れ、編組シールドタイプでは6GHzで-3dB/mを実現しています。

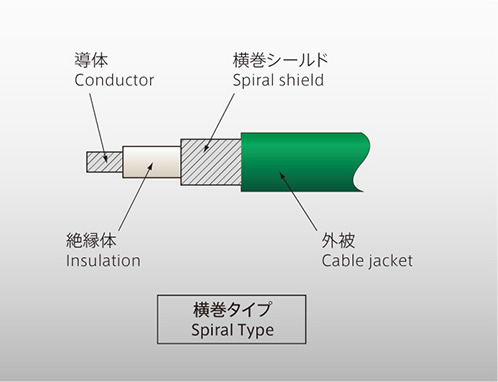

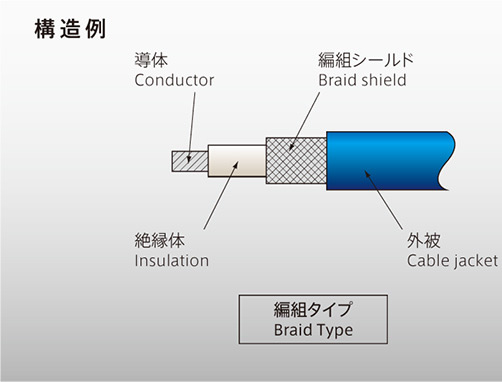

構造及び性能
| 項目 | 編組タイプ | 横巻タイプ | |||||
|---|---|---|---|---|---|---|---|
| 導体 | サイズ(AWG) | 32 | 30 | 28 | 26 | 28 | |
| 構成(本/mm) | 7/0.08 | 7/0.102 | 7/0.127 | 7/0.16 | 7/0.127 | ||
| 材質 | AGA | AGA | |||||
| 絶縁体 | 材質 | E-PTFE+PFA | E-PTFE+PFA | FEP | |||
| シールド | 材質 | AGA | AGA | ||||
| 外被 | 材質 | FEP | ETFE | PFA | |||
| 外径(mm) | 1.0 | 1.2 | 1.36 | 1.74 | 1.22 | 1.49 | |
| インピーダンス TDR(Ω) | 51±2.0 | 51±1.5 | 51±1.2 | 51±1.2 | 50±3.0 | ||
| 標準伝搬遅延時間 TDR(ns/m) | 3.9 | 3.8 | 4.7 | ||||
| 標準静電容量 1kHz(pF/m) | 80 | 78 | 95 | ||||
| 標準減衰量 | 0.1GHz(dB/m) | 0.56 | 0.45 | 0.37 | 0.30 | 0.39 | 0.40 |
| 0.4GHz(dB/m) | 1.12 | 0.91 | 0.76 | 0.62 | 0.80 | 0.82 | |
| 1.0GHz(dB/m) | 1.80 | 1.47 | 1.25 | 1.02 | 1.30 | 1.32 | |
| 2.0GHz(dB/m) | 2.61 | 2.15 | 1.83 | 1.51 | - | ||
| 3.0GHz(dB/m) | 3.26 | 2.69 | 2.31 | 1.92 | - | ||
| 6.0GHz(dB/m) | 4.81 | 4.02 | 3.47 | 2.93 | - | ||
AGA: 銀メッキ軟銅線、E-PTFE: 多孔質PTFE
平河ボードインケーブルシリーズ
オリジナルの接続技術・モールディングにより加工した基板間接続用のケーブル・コネクタのアッセンブリ。
高帯域伝送・高密度実装・結線作業の合理化・接続信頼性の向上を確立させるツールになります。
- 1.フレキシブルな仕様
- ご利用ケーブルは、長さ、色はもちろんのこと、インピーダンスや伝播遅延時間などの伝送特性に応じて、ご選定できます。プラグのピン形状と長さも、標準品で多数取り揃えております。(標準品以外でもご指定に応じて設計致します)
- 2. 優れた伝送特性
- 専用の設備及び加工方法にて接続を施しておりますので、インピーダンス・伝播遅延時間の安定性と電圧損失の低減に大きな効果があります。
- 3. 優れた機械特性
- ケーブルとプラグ端子の接続は、当社独自の電気溶接技術で加工しておりますので、結線作業による半田熱の影響を受けません。さらに接続箇所は一体成形のモールディング加工を施しますので、屈曲によるストレスに強くなります。抜群の接続信頼性を発揮いたします。
- 4. 環境対応と工数低減の2つのメリット
- 半田を使わないプレスフィットタイプは簡単な冶具にて挿入が可能です。同時に大幅な作業工数短縮になります。
製品仕様
極性表示形状違い又はモールド表面芯線側◯表示
耐電圧AC500V/1sec(ピン間)
絶縁抵抗DC500V/500MΩ以上(ピン間)

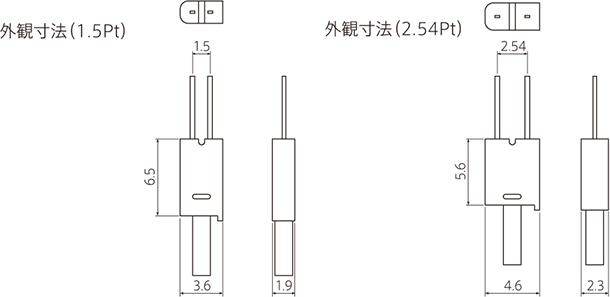

アッセンブリ例
使用例
本カタログ記載以外にも様々な同軸アッセンブリがございますので、
お気軽にご相談ください。
