高精度・高速伝送ケーブル
高速伝送ケーブル・アッセンブリ（ディファレンシャル）
HIGH SPEED CABLES, ASSEMBLIES (DIFFERENTIAL)
用 途
大型コンピュータ、ICテスタ、 通信機、電子機器の 内部・外部配線。
特 長
- 当社独自の高発泡ポリエチレン押出技術により高いコストパフォーマンスを実現しています。
- 特性インピーダンス、伝搬遅延時間の安定性に非常に優れています。
- ペア内スキューは8ps/m以下が可能です。(構造に依存しますので別途お問い合わせください)
- UL規格品での対応が可能です。
- 環境対策としてハロゲンフリー化が可能です。

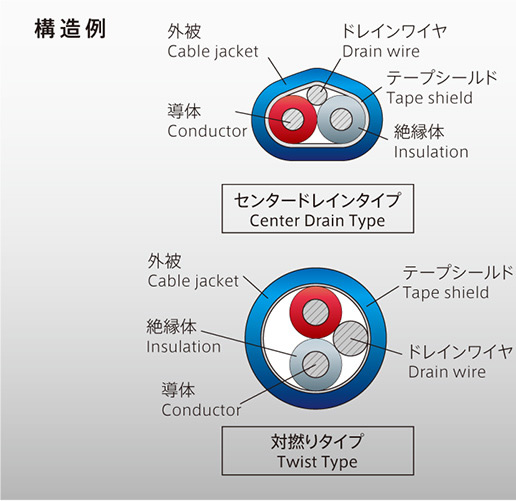

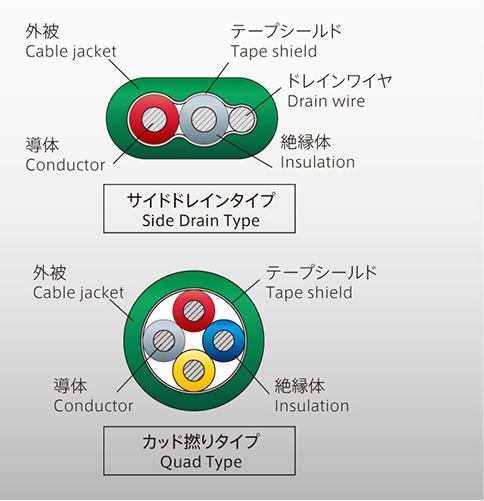

構造及び性能
| 項目 | センタードレインタイプ | サイドドレインタイプ | 対撚りタイプ | カッド撚りタイプ | |||
|---|---|---|---|---|---|---|---|
| 導体 | サイズ(AWG) | 28 | 26 | 30 | 28 | 30 | |
| 構成(本/mm) | 7/0.127 | 7/0.16 | 7/0.102 | 7/0.127 | 7/0.102 | ||
| 材質 | AGA | AGA | TA | ||||
| 絶縁体 | 材質 | CCE | CCE | CCE | |||
| ドレンワイヤ | 材質 | AGA | AGA | TA | ー | ||
| 構成(本/mm) | 7/0.127 | 19/0.084 | 7/0.102 | 7/0.127 | 7/0.102 | ー | |
| シールド | 材質 | ポリアルミテープ | ポリアルミテープ | ポリアルミテープ | |||
| 外被 | 材質 | 非鉛PVC | 熱可塑性エラストマー ※PVCも製造可 |
非鉛PVC | |||
| 外径(mm) | 1.60×2.38 | 1.85×2.80 | 1.12×2.12 | 1.32×2.59 | 2.20 | 2.40 | |
| インピーダンス TDR(Ω) | 100±10 | 100±10 | 120±12 | ||||
| 標準伝搬遅延時間 TDR(ns/m) | 3.95 | 3.85 | 3.80 | 3.80 | 3.90 | 3.95 | |
| ペア内スキュー TDR(ps/m) | 8 以下 | 40 以下 | 40 以下 | ||||
AGA: 銀メッキ軟銅線、CCE: 架橋発泡ポリエチレン

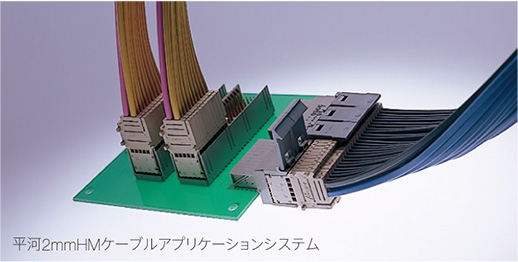

平河2mmHMケーブルアプリケーションシステム

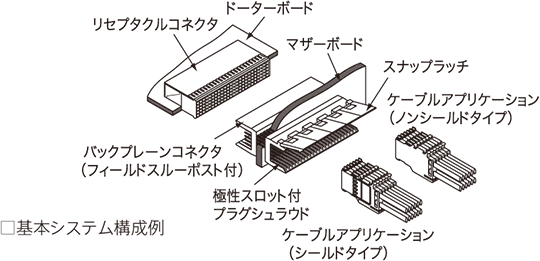

平河2mmHMケーブルアプリケーションシステムは、IEC917に適合しIEC1076-4-101に準拠した2mmpt.
ハードメトリックコネクタのバックプレーンコネクタ間を、直接ケーブルインターフェイス出来るシステムです。
- 1
- 国際規格に準拠しておりますので、安心してご使用いただけます。
- 2
- ウエハータイプですので1列から25列まで任意にスタッキング可能です。
- 3
- 極性スロット付きのプラグシュラウドとスナップラッチを使用することにより、逆挿入及び脱落防止が可能で安定した接続を得る事が出来ます。
- 4
- ケーブルインターフェイスとしての設計の自由度が高くコストパフォーマンスに優れております。
- 5
- ケーブルもシングルエンド用とLVDS用途のディファレンシャル用との接続が可能です。

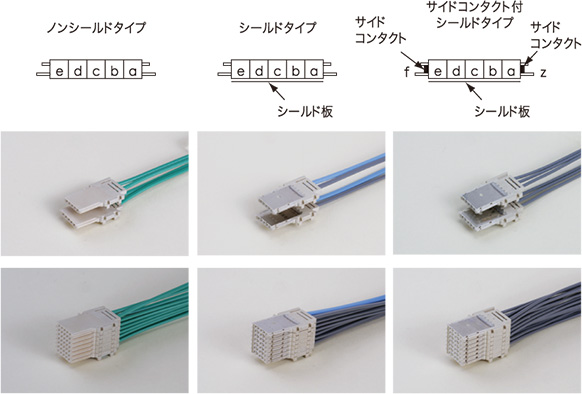

コネクタバリエーション
ケーブルアプリケーション用コネクタには、コストパフォーマンスに優れた[ノンシールドタイプ]とインピーダンスやクロストーク等伝送特性に優れた[シールドタイプ]、更にグランド強化用として、7P(5+2)の接続が可能な[サイドコン タクト付シールドタイプ]もご用意しております。
製品仕様
| 1. 定格電流 | AC1.0A/CONTACT DC1.0A/CONTACT |
| 2. 定格電圧 | AC250V(各CONTACT間) |
| 3. 絶縁抵抗 | DC250V/100MΩ以上 (各CONTACT間) |
| 4. 挿入力 | 0.75N/CONTACT MAX. |
| 5. 抜去力 | 0.15N/CONTACT MIN. |
| 6. 使用環境 | -55℃～125℃ 90% MAX. |
本カタログ記載以外にも様々な同軸アッセンブリがございますので、
お気軽にご相談ください。
