高精度・高速伝送ケーブル
InfiniBandTM ケーブル・アッセンブリ
InfiniBand TM CABLES, ASSEMBLIES
用 途
サーバやストレージ間の高速データ転送規格であるInfiniBandTM規格に対応したケーブル。
特 長
- 当社独自の高発泡ポリエチレン押出技術により安定した伝搬遅延時間と低スキューを実現しています。
- 絶縁体材料に新開発の低損失高発泡ポリエチレンを使用し、各対シールドにはMET/PETテープを採用することにより高周波帯域での減衰特性を改善しています。
- 垂直トレイ試験CL2(UL)の認証を取得しています。

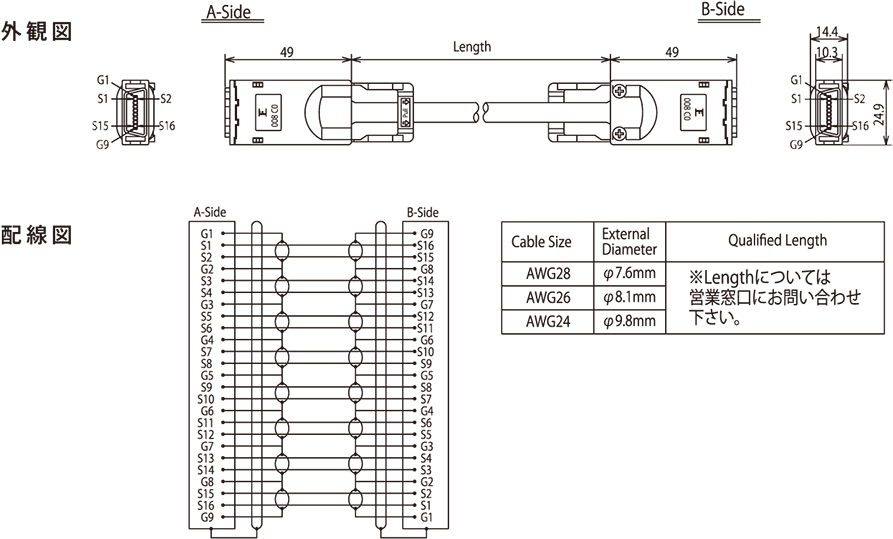

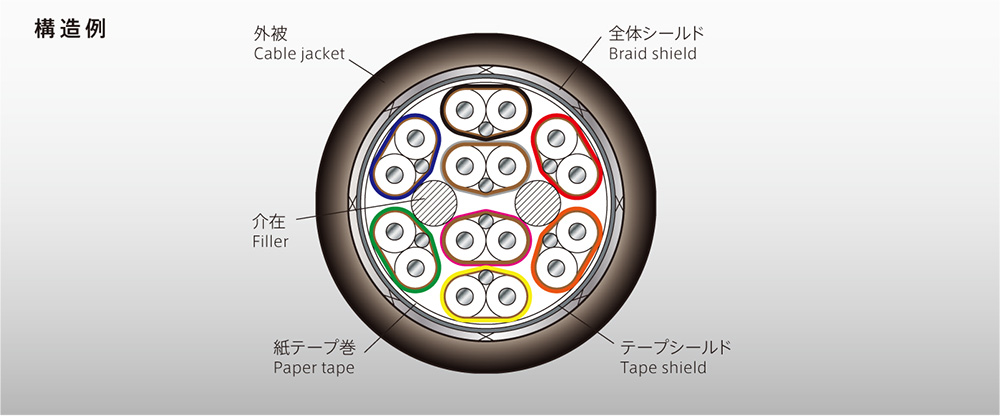

構造及び性能
| 項目 | 4X(#24) | 4X(#26) | 4X(#28) | |
|---|---|---|---|---|
| 導体 | サイズ(AWG) | 24 | 26 | 28 |
| 構成(本/mm) | 1/0.511 | 1/0.404 | 1/0.32 | |
| 材質 | AGA | |||
| 絶縁体 | 材質 | CCE | ||
| シールドペア | 材質 | AGA | ||
| MET/PET | ||||
| 全体シールド | 材質 | TA | ||
| >外被 | 材質 | 非鉛PVC | ||
| 外径(mm) | 9.78 | 8.13 | 7.52 | |
| 標準静電容量 | 1kHz(pF/m) | 42 | ||
| インピーダンス D-TDR(Ω) | 100±5 | |||
| 標準伝搬遅延時間 TDR(ns/m) | 4.25 | |||
| ペア内スキュー TDT(pF/m) | 10 以下 | |||
| ペア間スキュー TDT(pF/m) | 53.3 以下 | |||
| 標準減衰量 1.25GHz(dB/m) | 0.88 | 1.00 | 1.25 | |
| 近端漏話 1.25GHz(dB/m) | -55 | |||
AGA: 銀メッキ軟銅線、TA: 錫メッキ軟銅線、CCE: 発泡ポリエチレン、MET/PET: 金属貼りポリエステルテープ、PET: ポリエステルテープ
※ InfiniBandTMは、InfiniBandTM Trade Associationの登録商標です。

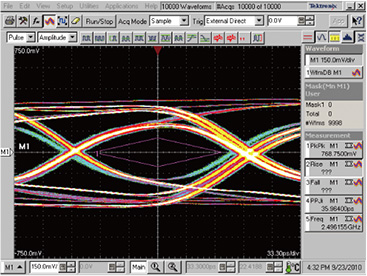

InfiniBand TM アッセンブリでのアイパターン波形
4X(#24) アッセンブリ品
測定長 :5m
4X(#26) アッセンブリ品
測定長 :4m
4X(#28) アッセンブリ品
測定長 :3m
測定条件
| 入力電圧(差動) | 1.0Vp-p |
| 周波数 | 5.0Gbps |
| 波形携帯 | CJTPAT |
| 波形掃引回数 | 10,000回 |
| アイマスクハイト | 196mV |
| アイマスクワイド | 150ps(Jitter規格:50ps以下) |
