高精度・高速伝送ケーブル
マルチフラット同軸ケーブル・アッセンブリ
MULTI FLAT COAXIAL CABLES, ASSEMBLIES
用 途
大型コンピュータ、ICテスタ、通信機、電子機器の内部・外部配線。
特 長
- 当社独自の高発泡ポリエチレン押出技術により安定した伝搬遅延時間と低スキューを実現しています。
- 細径同軸ケーブルを並列にし、端末部分のみをフラット化したものです。
- 可とう性があり、実装配線作業が容易です。
- UL規格品での対応が可能です。

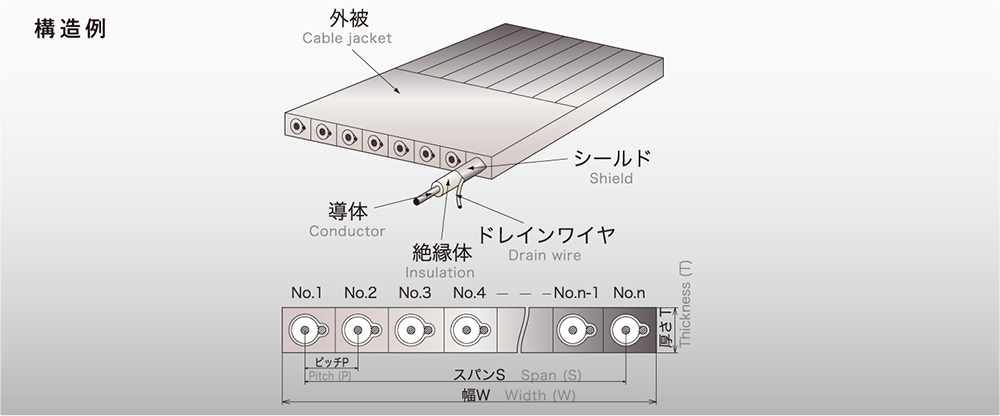

構造及び性能
| 項目 | 50Ω#34 | 50Ω#32 | 50Ω#30 | 50Ω#32 | |
|---|---|---|---|---|---|
| 導体 | サイズ(AWG) | 34 | 32 | 30 | 32 |
| 構成(本/mm) | 1/0.18 | 1/0.203 | 1/0.254 | 1/0.203 | |
| 材質 | AGA | AGA | |||
| 絶縁体 | 材質 | CCE | FEP | ||
| ドレインワイヤ | 材質 | AGA | AGA | ||
| 構成(本/mm) | 1/0.18 | 1/0.203 | 1/0.254 | 1/0.203 | |
| シールド | 材質 | ポリアルミテープ | ポリアルミテープ | ||
| 外被 | 材質 | 非鉛PVC | 非鉛PVC | ||
| 融着部寸法 | ピッチ P(mm) | 1.00 | 1.27 | 1.27 | 1.27 |
| スパンS(mm) | (心数-1)×ピッチ P | (心数-1)×ピッチ P | |||
| 厚さ T(mm) | 0.76 | 0.95 | 1.05 | 1.10 | |
| 幅 W(mm) | ピッチP×心数 | ピッチP×心数 | |||
| インピーダンス TDR(Ω) | 50±5 | 50±5 | |||
| 標準伝搬遅延時間 TDR(ns/m) | 3.78 | 3.80 | 3.70 | 4.70 | |
AGA: 銀メッキ軟銅線、CCE: 発泡ポリエチレン
平河ケーブルアッセンブリ
ケーブルからアッセンブリまで一貫製造を行うメーカーとして、お客様のご要求仕様に合わせたケーブルアッセンブリを施し、全数保証された製品をお届け致します。お客様はコネクタやケーブルの別々の発注管理、受入検査等必要なく、入手後そのままご使用頂けます。
- 1.様々なコネクタに対応
- 国内・海外コネクタメーカーの標準コネクタはもちろん、お客様のご仕様に合わせたカスタマーコネクタの設計・製作も致します。
- 2. スキューコントロール
- 電気長を合わせたケーブルアッセンブリが可能です。もちろん完成品でのスキュー測定・保証も致します。
- 3. 独自の加工技術
- 一般ケーブル加工設備はもとより、弊社独自の設備開発・加工方法を駆使しておりますので、高い接続信頼性を保証できます。又、長年培われた一体成形加工技術によりイニシャル費の低減・操作性の良いアッセンブリをご提案致します。
- 4. 環境対策
- 非鉛仕様はもちろん、その他様々な環境対策製品の対応が可能です。又、部品供給メーカーとして、多くのお客様からの環境対応パートナーとして認められております。

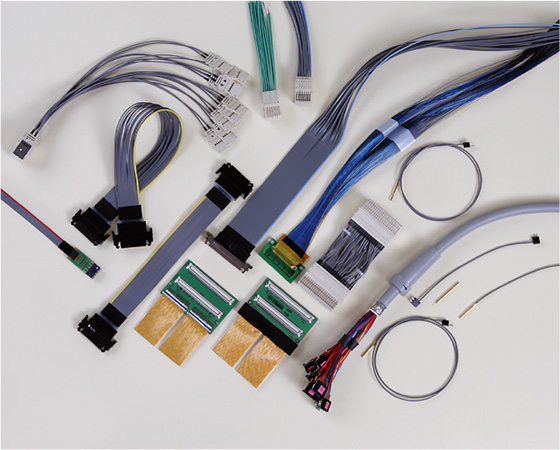

アッセンブリ例
本カタログ記載以外にも様々なバリエーションがございますので、お気軽にご相談ください。
