データセンター向け高速伝送ケーブル

HIGH SPEED ACTIVE OPTICAL CABLES

HIGH SPEED ACTIVE OPTICAL CABLES

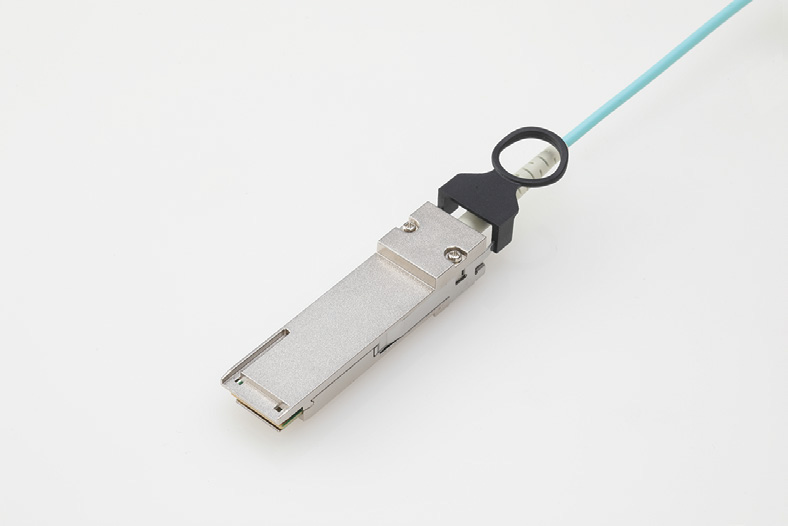

QSFPシリーズ

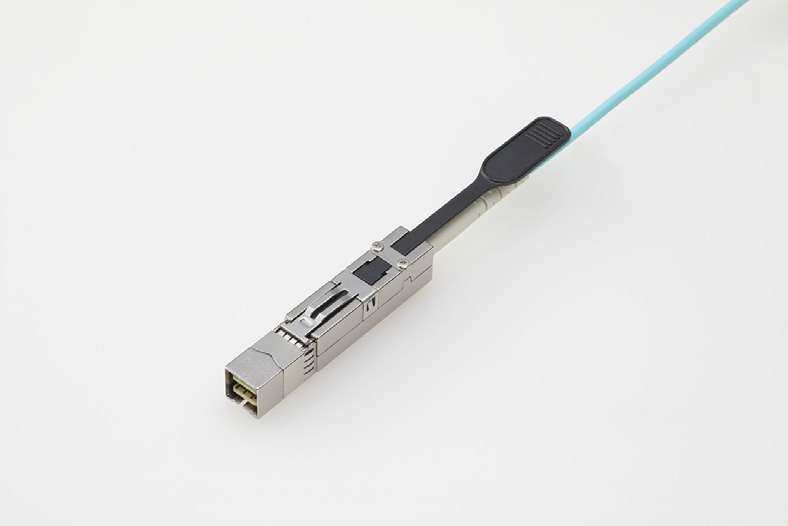

Slim SAS HD
(Mini SAS HD)シリーズ

用 途

高速で高品質な産業向け(データストレージ、ネットワークSW)ケーブルで、SAS, PCI-E, Infiniband, Omnipath, Ethernet, RoCEなどの規格にも対応し、最大で100Gbpsまで対応可能です。

特 長
  • AOC(Active optical cable)は光伝送を採用し通常のケーブルでは伝送できない距離まで伝送可能です。
  • 端末コネクタは、通常のケーブルと同じなので、置き換え可能です。
  • Slim SAS HDはMini SAS HDの100%互換で、高密実装が出来ないMin SAS HDの欠点を改善した当社オリジナルコネクタです(特許品)。様々なプロトコルにも対応しています。
  • SAS 3.0/12Gbps, SAS 4.0/24Gbps
  • PCI-E 3.0/8Gbps, PCI-E 4.0/16Gbps
  • Infiniband EDR 100Gbps
  • RoCE 100Gbps
  • RoHS(10物質)対応
※RoCEとは、IBTA(InfiniBand Trade Association)規格の一つでRemote Direct Memory Access(RDMA)over Converged Ethernet の略です。

構造及び性能

プロトコル 速度 DESCRIPTION 最大長さ
Infiniband 100 Gbps QSFP28 SFF-8665 - QSFP28 SFF-8665 up to 100 meters
Infiniband 40 Gbps QSFP+ SFF-8436 - QSFP+ SFF-8436 up to 100 meters
Omnipath 100 Gbps QSFP28 SFF-8665 - QSFP28 SFF-8665 up to 100 meters
Ethernet 100 Gbps QSFP28 SFF-8665 - QSFP28 SFF-8665 up to 100 meters
SAS 4.0 24 Gbps Mini SAS HD SFF-8654 - Mini SAS HD SFF-8654 up to 100 meters
SAS 3.0 12 Gbps Mini SAS HD SFF-8644 - Mini SAS HD SFF-8644 up to 100 meters
SAS 2.0 6 Gbps Mini SAS SFF-8088 - Mini SAS SFF-8088 up to 100 meters
PCI-E 4.0 16 Gbps Mini SAS HD SFF-8644 - Mini SAS HD SFF-8644 up to 100 meters
PCI-E 4.0 16 Gbps QSFP+ SFF-8436 - QSFP+ SFF-8436 up to 100 meters
PCI-E 3.0 8 Gbps Mini SAS HD SFF-8644 - Mini SAS HD SFF-8644 up to 100 meters
PCI-E 3.0 8 Gbps QSFP+ SFF-8436 - QSFP+ SFF-8436 up to 100 meters
