高精度・高速伝送ケーブル
多極・差動 同軸ケーブル アッセンブリ
多極・高密度の省スペースで長距離間の高速通信が可能なモジュール化製品!
用 途
通信および検査装置の高速通信が必要な装置間のIO-ASSY
※FPGA等の高速差動伝送のインターナル配線用
特 長
- 特化した技術(差動ケーブル、低Skew、LVDSインターフェース)
- 機構パーツのオリジナル設計(基板、カバー、固定用パーツ)
- 同軸ケーブルの開発・設計する電線メーカーがモジュール化製品を構築
製品一例 FX18-80PIN-IO-ASSY
●基板to基板用のコネクタ、差動同軸ケーブル、基板設計、カバー、ネジ固定●コネクタ:FX18シリーズ(ヒロセ電機(株)様 高速対応 0.8mmピッチ)※
●差動信号数:26ペア(52)

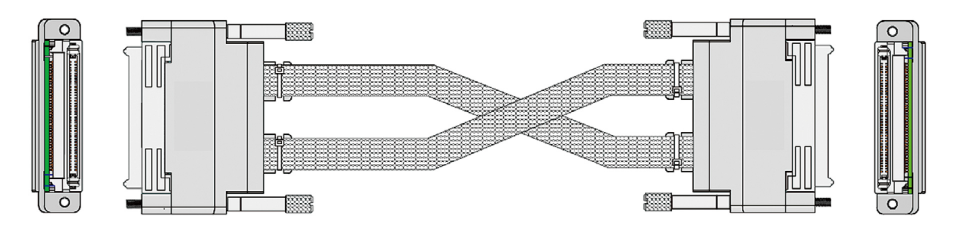

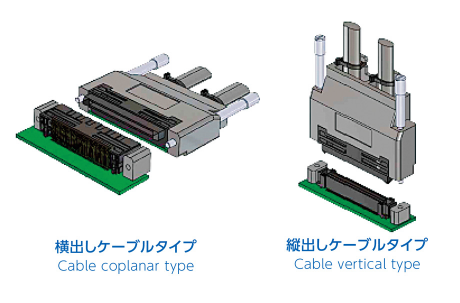

外観図

外観写真

かん合方向
製品仕様 | |
---|---|
使用電圧 | 30V以下 |
使用温度 | 80℃以下 |
試験電圧 | AC500V/min |
絶縁抵抗 | 1000MΩ以上 |
挿抜回数 | 500回 |
固定方法 | Jack Screw M2.6 |
周波数 | 1Gbps~20Gbps |
製品長 | 1m~5m |

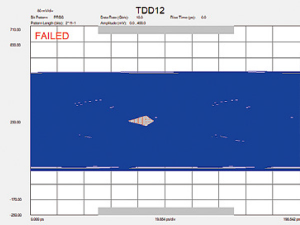

周波数、製品長さ毎の伝送特性(アイパターンの開口を確認)

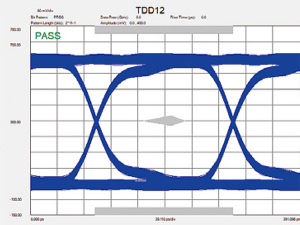

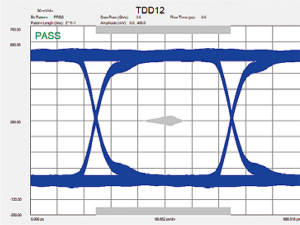

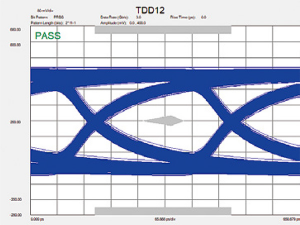

周波数 3Gbps

長さ:1m

長さ:3m

長さ:5m

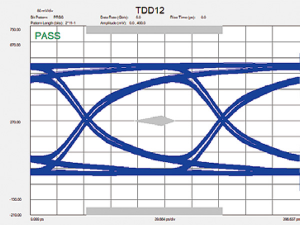

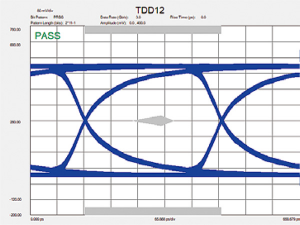

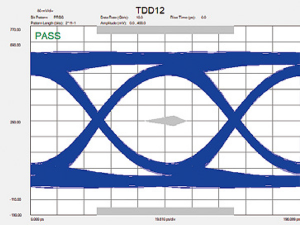

周波数 5Gbps

長さ:1m

長さ:3m

長さ:5m

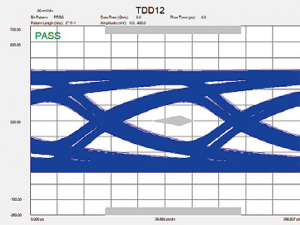

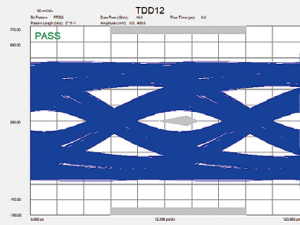

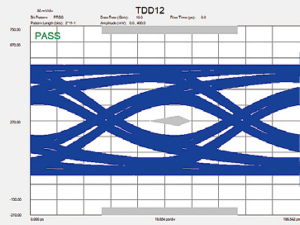

周波数 10Gbps

長さ:1m

長さ:3m

長さ:5m

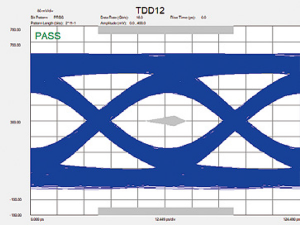

周波数 16Gbps(PCIe 4.0を想定)

長さ:1m

長さ:2m

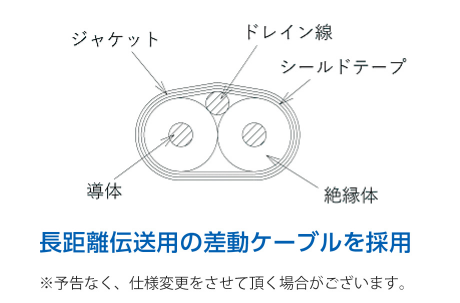

■センタードレインケーブル構成例(インピーダンス:100Ω)

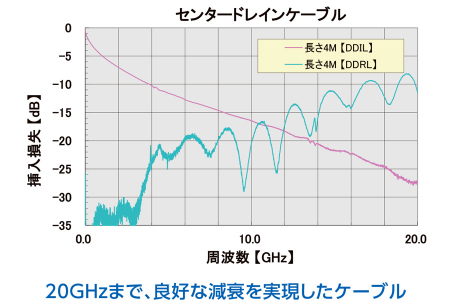

■ケーブル特性データ 長さ:4m
