コンピュータ用伝送ケーブル

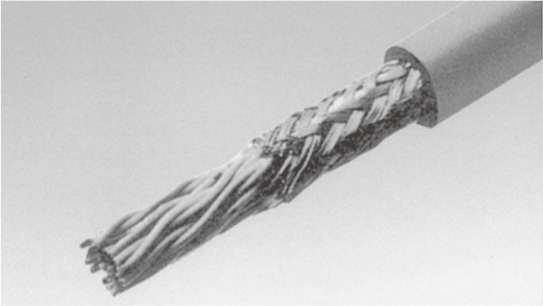

UL 4325 RS-422A、449仕様ケーブル
UL 4325 Cables for RS-4325, RS-449 定格温度80°C 定格電圧30V
用 途
RS-422A, RS-449の機器接続用
特 長
- 導体サイズAWG24は長中距離伝送用、AWG28は中距離伝送用に適します。
- 編組シールドとポリアルミテープの一括2重シールドを施していますので、シールドしゃへい特性に優れています。
長中距離伝送用 (4325-HC-EALSV-□P× 24AWG)

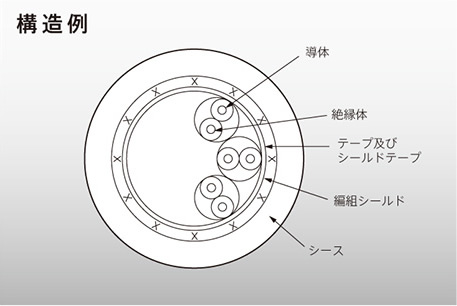

対 数 | 錫メッキ軟銅線 | 架橋PE絶縁体 | テープ及び シールドテープ |
錫メッキ 軟銅線 シールド |
PVCシース | 概算質量(kg/km) | ||||
---|---|---|---|---|---|---|---|---|---|---|
サイズ(AWG) | 構成(本/mm) | 外径(mm) | 厚さ(mm) | 外径(mm) | 対撚外径(mm) | 仕上外径(mm) | ||||
3P | 24 | 7/0.2 | 0.6 | 0.27 | 1.14 | 2.28 | ポリエステル テープ 及び ポリアルミ テープ巻 |
編組 | 6.7 | 55 |
5P | 8.7 | 90 | ||||||||
8P | 10.3 | 120 | ||||||||
10P | 0.25 | 1.1 | 2.2 | 9.8 | 120 | |||||
13P | 10.7 | 140 | ||||||||
15P | 11.5 | 165 | ||||||||
17P | 12 | 175 | ||||||||
20P | 12.6 | 200 | ||||||||
25P | 14.4 | 235 | ||||||||
30P | 15.6 | 290 |

中距離伝送用 (4325-HC-EALSV-□P× 28AWG)
対 数 | 錫メッキ軟銅線 | 架橋PE絶縁体 | テープ及び シールドテープ |
錫メッキ 軟銅線 シールド |
PVCシース | 概算質量(kg/km) | ||||
---|---|---|---|---|---|---|---|---|---|---|
サイズ(AWG) | 構成(本/mm) | 外径(mm) | 厚さ(mm) | 外径(mm) | 対撚外径(mm) | 仕上外径(mm) | ||||
5P | 28 | 7/0.125 | 0.38 | 0.16 | 0.7 | 1.4 | ポリエステル テープ 及び ポリアルミ テープ巻 |
編組 | 5.8 | 40 |
8P | 7.5 | 65 | ||||||||
10P | 7.5 | 70 | ||||||||
13P | 8.7 | 90 | ||||||||
15P | 8.1 | 80 | ||||||||
17P | 8.5 | 90 | ||||||||
20P | 9.3 | 110 | ||||||||
25P | 9.7 | 115 | ||||||||
30P | 10.4 | 125 |

特性
サイズ(AWG) | 導体抵抗20℃(Ω/km) | 試験電圧AC(V/分) | 絶縁抵抗20℃(MΩ・ km) | 特性インピーダンス10MHz(Ω) | 静電容 1kHz (pF/m) | 遅延時間(ns/m) |
---|---|---|---|---|---|---|
24 | 90.3以下 | 110 | 1000 | 約100 | 約55 | 約6 |
28 | 240以下 |
