コンピュータ用伝送ケーブル
極細同軸ケーブルおよびアッセンブリ
SUPER FINE COAXIAL CABLES, ASSEMBLIES
お客様のニーズにお応えするために、各AWGサイズに特色を持たせた仕様を標準品として用意しております。
用 途
・各種内部ハーネス類
民生機器 ……… PC・タブレット・カムコーダー・デジカメ・ゲーム etc.
産業機器 ……… 検査装置・通信機器・計測機器・カメラ etc.
医療機器 ……… 診断装置・治療器具 etc.
特 長
- 各AWGサイズにおいて特性インピーダンスの標準設計値を50Ω品で用意しております。
- 軽量・小型化、高密度実装を可能にするコネクタに対応しております。
- 44AWGより細いケーブルにつきましても標準品を用意しております。
■コネクター適応例
弊社標準ケーブルをアッセンブリ品に展開した時の事例として、第一精工（株）様製「I-PEX CABLINEシリーズ」を例にとって対象コネクターをご紹介致します。なお、各種コネクターメーカーへの対応も行っております。
弊社標準ケーブルをアッセンブリ品に展開した時の事例として、第一精工（株）様製「I-PEX CABLINEシリーズ」を例にとって対象コネクターをご紹介致します。なお、各種コネクターメーカーへの対応も行っております。

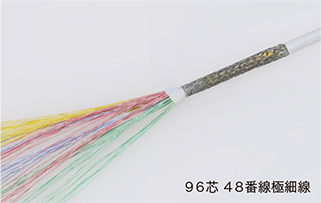

| AWGサイズ | 40 | 42 | 42 | 42 | 44 | 44 | 46 | 48 ※開発中 |
|---|---|---|---|---|---|---|---|---|
| 外径（標準）（mm） | φ0.35 | φ0.325 | φ0.325 | φ0.26 | φ0.25 | φ0.22 | φ0.21 | φ0.18 |
| 特性Zo（Ω） | 50 | 50 | 50 | 41 | 50 | 45 | 50 | 50 |
| 使用電圧（V） | 30以下 | 30以下 | 30以下 | 30以下 | 30以下 | 30以下 | 30以下 | 30以下 |
| 使用温度（℃） | 80以下 | 80以下 | 80以下 | 80以下 | 80以下 | 80以下 | 80以下 | 80以下 |
| ケーブルタイプ | ① | ② | ② | ③ | ④ | ⑤ | ⑥ | ⑦ |
| 製品名（例） | CABLINE-VS | CABLINE-SS, V | CABLINE-UAⅡ | CABLINE-UXⅡ | ||||
| コネクターPt（mm） | 0.5 | 0.4 | 0.3 | 0.25 | ||||
| 極数（極） | 20 , 30 , 40 , 50 | 20 , 30 , 40 etc. | 26 , 32 , 40 , 50 | 34 , 40 , 50 | ||||
| 勘合タイプ | 水平勘合 | 垂直（SS）, 水平（V）勘合 | 垂直勘合 | 垂直勘合 | ||||
| 最適ケーブルタイプ | ①,② | ② | ③,④ | ⑤,⑥,⑦ | ||||
| コネクター写真 第一精工（株）様ご提供 |
 |
 |
 |
|||||
I-PEX 並びにCABLINEは第一精工（株）様の登録商標です。
