コンピュータ用伝送ケーブル

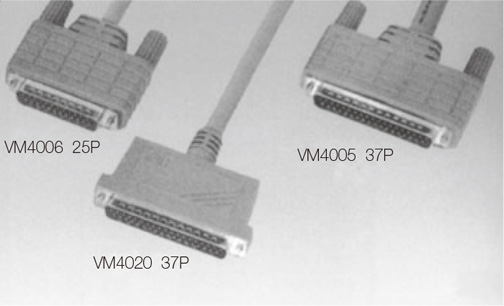

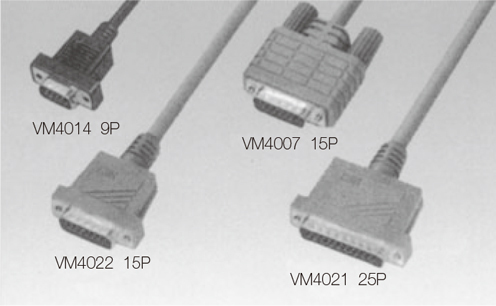

EMI対策モールド型インタフェイスケーブル
Interface Cables with Dsub ConnectorDsubコネクタ
用 途
FCCノイズ規制対策用機器間接続ケーブル
特 長
- UL規格取得ケーブルに高密度のしゃへいを施し、Dsubコネクタ部にもシールドテープによるしゃへいを施した一体成形インタフェイスケーブルです。FCCノイズ規制対策用としてご検討ください。
- コネクタピンと導体の接続部を硬質樹脂で固定し、PVCシースによるケーブルを使用していますので屈曲、ねん回、引っ張り等に対して優れた特性を示します。

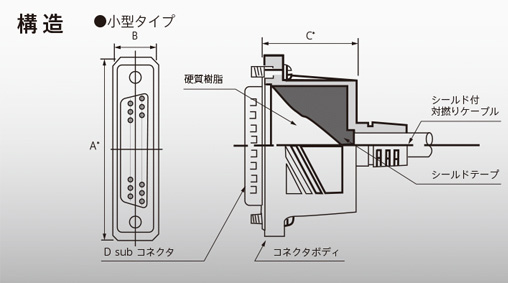

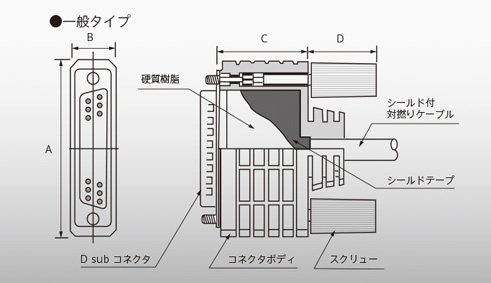

寸法(mm)
| A | B | C | D | |
|---|---|---|---|---|
| 37P | 75.5,70.3* | 15 | 32 | 20 |
| 25P | 59,54* | 15 | 32 | 20 |
| 15P | 46,41* | 15 | 32,31* | 20 |
| 9P | 34 | 14 | 25.5 | - |
ケーブル仕様
| Dsubコネクタ | 標準ケーブル | 外径（mm） |
|---|---|---|
| 37P | シールド付対撚りケーブル UL2464-SR-VALSV-19P×28AWG | 10.3 |
| ー | ||
| 25P | シールド付対撚りケーブル UL2464-SR-VALSV-13P×28AWG | 8.4 |
| 15P | シールド付対撚りケーブル UL2464-SR-VALSV-8P×28AWG | 7.5 |
| ー | ||
| 9P | シールド付対撚りケーブル UL2464-VSV-5P×28AWG | 5.8 |
