コンピュータ用伝送ケーブル

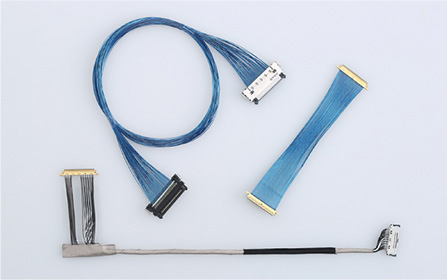

LCDケーブルアッセンブリ
Liquid Crystal Display
- 使用ケーブル例
- ULスタイル10064（ 単心同軸ケーブル）
適用規格 .... UL 758
定格電圧 .... 30V以下
定格温度 .... 105°C以下
用 途
ノートPC等の内部配線用
特 長
- LCD（液晶ディスプレイ）とマザーボード間の接続に適しています。
- ツイストペアケーブル又は極細同軸ケーブルにより、低スキューのLVDS、TMDS等の伝送を行います。
- インピーダンス、遅延時間、Skew、アイパターン特性をもった製品です。
- RoHS対応

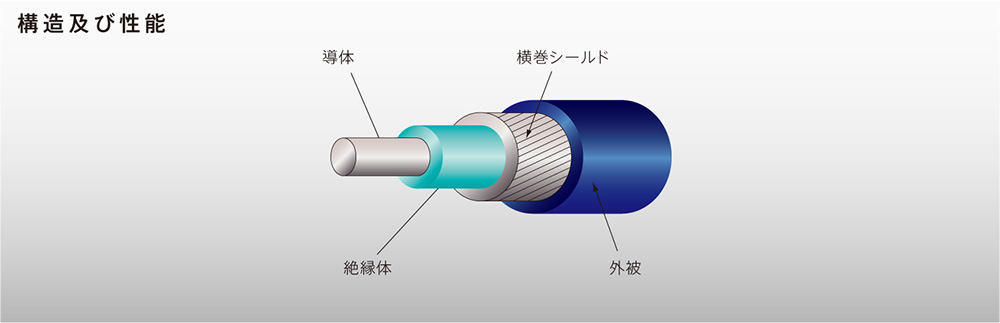

| 項目 | LCD用同軸 | |
|---|---|---|
| 導体 | サイズ（AWG） | 40 |
| 構成（本／mm） | 7／0.03 | |
| 材質 | T-CA | |
| 絶縁体 | 材質 | PFA |
| シールド | 材質 | TA |
| 外被 | 材質 | PET |
| 外径（mm） | 0.35 | |
| 最大導体抵抗 | 20℃（Ω／m） | 4.7 |
| 標準静電容量 | 1kHz（pF／m） | 100 |
| 標準インピーダンス | TDR ※1（Ω） | 50 |
| 標準減衰量 | 10MHz（dB／m） | 0.46 |
T-CA：錫メッキ合金線、TA：錫メッキ軟銅線、PET：ポリエステルテープ
※1 TDRによるインピーダンスの測定ポイントは、1nsとする。
