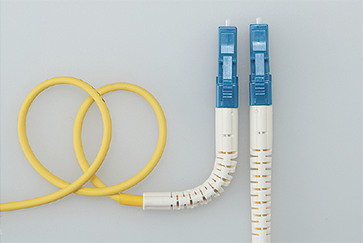

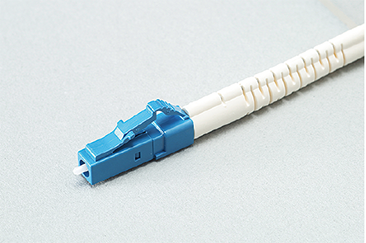

LCコネクタ(フレックスアングルブーツ)タイプ
用 途
・光機器構内配線
・光通信用機器中継架など
特 長
1
プッシュ式で、コネクタの脱着が簡単に出来ます。
2
小型軽量化で、高密度な実装が可能になります。3
光コードの曲げ半径(15mm)まで、対応が可能です。4
ブーツを曲げて、狭いスペースでも使用が可能です。5
光コードは、難燃性を有しています。(UL VW-1相当)6
高温環境の使用対応が可能です。
| 型名 | SM-10-C-FALC-FALC-□M | |
|---|---|---|
| 光ファイバ種類 | CM（シングルモード） | |
| モードフィールド径 (μm) | 9.2（λ=1310nm） | |
| クラッド径 (μm) | 125 | |
| 心数 (心) | 1 | |
| 心線外径 (mm) | 0.9 | |
| コード外径 (mm) | 2.0 | |
| 質量 (kg/km) | 4.0 | |
| 許容曲げ半径 (mm以上) | 15以上 | |
| 特性 | ||
|---|---|---|
| 接続損失(ｄB) | 0.5以下 | |
| 反射減衰量(ｄB) | 45以上 | |
| 端面仕上り | AdPC | |
| 使用環境条件 | ||
|---|---|---|
| 使用温度範囲 | －20 ～ 85℃ | |
| 保管温度範囲 | －40 ～ 70℃ | |
| 使用湿度範囲 | RH 90%以下 | |
