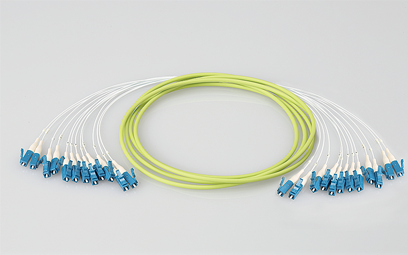

LCコネクタ(多心光コード）①LCコネクタタイプ
用 途
・公衆通信用回路配線
・交換機器用伝送装置配線
特 長
1
1本の光コードで最大（12心）配線が可能です。
2
光コード中心のテンションメンバをケブラ材質で強化し（柔軟性）と（軽量化）で使用が可能です。3
光コード径が（Φ3.0ｍｍ）と細く仕上がっているので、入り組んだ配線スペースでも対応は可能です。4
プッシュ式でLCコネクタの脱着が簡単に出来ます。5
12心分のファイバ配線が一括で出来ます。

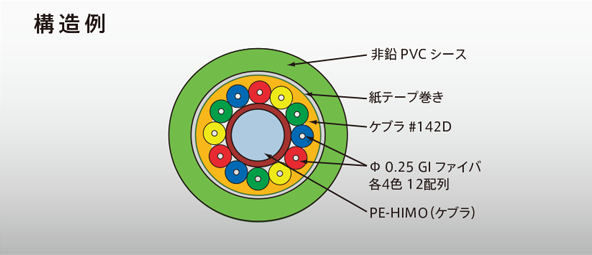

仕様
| 型名① | 12G-50-C-LC-LC-□M |
|---|---|
| 光ファイバ種類 | GI(マルチモード) |
| モールドフィールド径(μｍ) | 50(λ＝0.85μｍ LED) |
| クラッド径(μｍ) | 125 |
| 心線材質 | UV樹脂 |
| 心線外径(ｍｍ) | 0.25 |
| 心線色 | 各4色(白、黄、赤、青) |
| 補強材 | アラミド繊維 |
| 撚り合わせ外径(ｍｍ) | 1.85(紙巻) |
| シース材質 | 非鉛PVC |
| シース厚さ(ｍｍ) | 0.575 |
| シース外径(ｍｍ) | 3.00(Max 3.15) |
| シース色 | 若草（05F） |
光コード特性（λ＝0.85μｍ）
| 伝送損失(ｄB/Kｍ) | 3.0以下 |
|---|---|
| 許容張力(参考値)N(kgf) | 58(6)以下 |
| 最小曲げ半径(ｍｍ) | 30 |
使用環境条件
| 使用温度範囲 | －20 ～ 65℃ |
|---|---|
| 使用湿度範囲 | RH90％以下 |
製品特性(λ＝0.85μｍ)
| 接続損失(ｄB) | 0.5以下 |
|---|---|
| 反射減衰量(ｄB) | 25以上 |
| 端面仕上り LC |
AdPC |
MPO |
AdPC |
