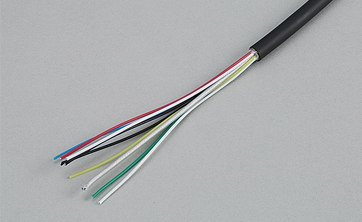

光カメラケーブル 6.8mmタイプ
- 型式：2SM-6.8-91.0
用 途
ARIBφ9.2汎用品よりも軽量化したケーブルです。
特徴
- 汎用品のφ9.2のシースを薄くし電源線を細くして重量を軽くしたケーブルです。
| 型式 | 2SM-6.8-91.0 | ||
| 線心番号 | 1, 2 | ||
|---|---|---|---|
| 素線 | SM-9.5/125 | ||
| 心線 | 外形 mm | 0.9 | |
| 色別 | 青、黄 | ||
| 線心種類 | 電源線 | 信号線 | |
| 線心番号 | 3～6 | 7, 8 | |
| 導体 | 断面積mm² | 0.22 | 0.18 |
| 構成 本/mm | 11/0.16T | 7/0.18T | |
| 外形 mm | 0.62 | 0.54 | |
| 絶縁体 | 厚さ mm | 0.265 | 0.30 |
| 外形 mm | 1.15 | 1.14 | |
| 色別 | 黒、白 | 赤、緑 | |
| 抗張策 | 材質/外径mm/色 | 鋼線/2.0/自然色 | |
| シールド | 種類 | 編組 | |
| シース | 外形 mm | 6.8（max7.10） | |
| 色 | 標準色：黒 | ||
| 概算質量 | kg/km | 68.2 | |
| 線心種類 | 光ファイバ | 電源線 | 信号線 |
|---|---|---|---|
| 線心番号 | 1,2 | 3～6 | 7,8 |
| 使用電圧 AC V | － | 300以下 | 125以下 |
| 使用温度 ℃ | 60以下 | ||
| 試験電圧 AC V/分 | － | 1000 | 500 |
| 絶縁抵抗 MΩ・km | － | 10000以上 | 10000以上 |
| 導体抵抗 20℃ Ω/km | － | 91.0以下 | 113以下 |
| 伝送損失 dB/km | （λ＝1.3μm）0.5以下 | － | － |
