光カメラケーブル加工

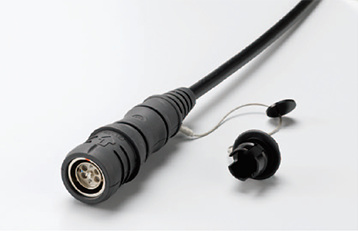

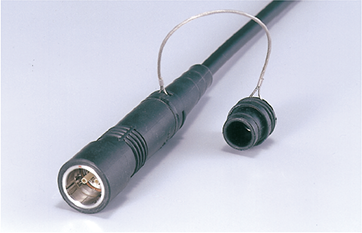

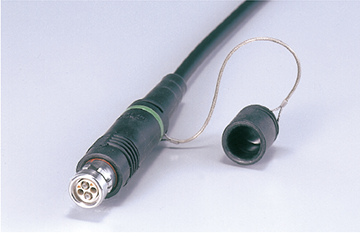

光複合カメラケーブル加工(多治見仕様)
- OPS2401-P
- OPS2403-J
形 状 | 品 名 | ケーブル | 長さ(m) |
---|---|---|---|
![]() |
2SM-9.2-37.5-OPS-P-J-10M | 2SM-9.2-37.5 | 10 |
2SM-9.2-37.5-OPS-P-J-20M | 20 | ||
2SM-9.2-37.5-OPS-P-J-50M | 50 | ||
2SM-9.2-37.5-OPS-P-J-100M | 100 | ||
2SM-16-37.5-OPS-P-J-30M | 2SM-16-37.5 | 30 | |
2SM-16-37.5-OPS-P-J-50M | 50 |

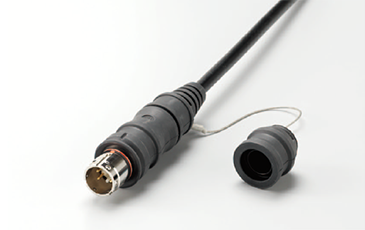

光複合カメラケーブル加工(LEMO仕様)
- FUW
- PUW
形 状 | 品 名 | ケーブル | 長さ(m) |
---|---|---|---|
![]() |
2SM-9.2-37.5-FUW-PUW-10M | 2SM-9.2-37.5 | 10 |
2SM-9.2-37.5-FUW-PUW-20M | 20 | ||
2SM-9.2-37.5-FUW-PUW-50M | 50 | ||
2SM-9.2-37.5-FUW-PUW-100M | 100 | ||
2SM-16-37.5-FUW-PUW-30M | 2SM-16-37.5 | 30 | |
2SM-16-37.5-FUW-PUW-50M | 50 |
・OPS2401-P、FUWはカメラヘッド側に接続します。
・OPS2403-J、PUWはCCU(ベースステーション)側に接続します。
・カラーリングでコネクタの識別ができます(緑・赤・青・黒・無装着)。
・コネクタはステンレス製です。
・OPS2403-J、PUWはCCU(ベースステーション)側に接続します。
・カラーリングでコネクタの識別ができます(緑・赤・青・黒・無装着)。
・コネクタはステンレス製です。
光カメラ変換ケーブル加工(多治見⇔LEMO)
形 状 | 品 名 | ケーブル | 長さ(m) |
---|---|---|---|
![]() |
2SM-9.2-37.5-P-PUW-2M | 2SM-9.2-37.5 | 2 |
2SM-9.2-37.5-P-PUW-5M | 5 | ||
![]() |
2SM-9.2-37.5-FUW-J-2M | 2SM-9.2-37.5 | 2 |
2SM-9.2-37.5-FUW-J-5M | 5 |
・多治見製コネクタとLEMO製コネクタには互換性がありません。
・使用機器の光コネクタが異なる場合は変換ケーブルが必要です。
・使用機器の光コネクタが異なる場合は変換ケーブルが必要です。

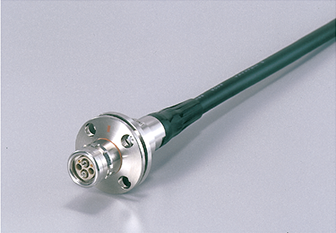

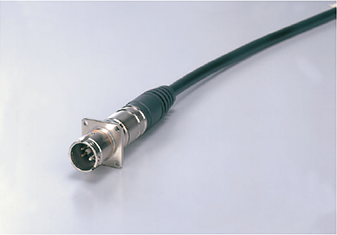

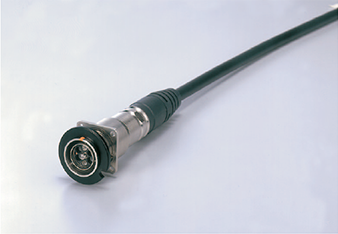

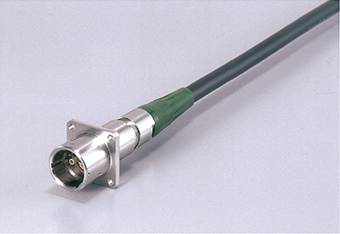

光特殊コネクタ加工
- OPS2406-PP
- OPS2405-PJ
- FMW
- PBW
・コネクタはステンレス製です。
・カラーリングでコネクタの識別ができます(緑・赤・灰・黒・無装着)。
・FMW、PBWはブーツがありません。
・OPS2406-PP、OPS2405-PJはブーツがありません。
・組み合せるコネクタなど個別仕様に対応いたしますので、ご相談ください。
・カラーリングでコネクタの識別ができます(緑・赤・灰・黒・無装着)。
・FMW、PBWはブーツがありません。
・OPS2406-PP、OPS2405-PJはブーツがありません。
・組み合せるコネクタなど個別仕様に対応いたしますので、ご相談ください。

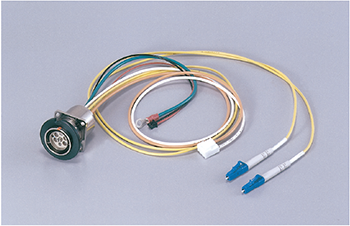

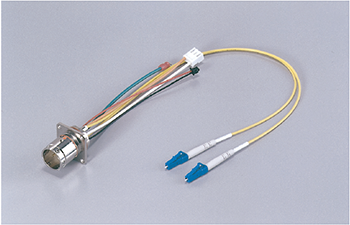

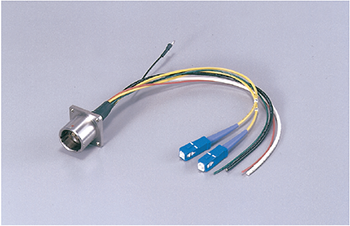

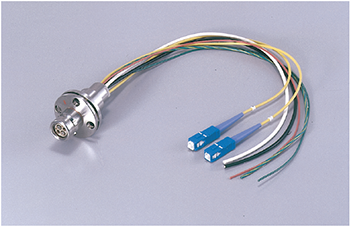

光複合ハーネス(多治見、LEMO仕様)

OPS2404-PR
形 状 | 品 名 | 長さ(m) |
---|---|---|
![]() |
OPS2404-PR-LC-1M | 1 |
OPS2404-PR-LC-2M | 2 |

OPS2402-R
形 状 | 品 名 | 長さ(m) |
---|---|---|
![]() |
OPS2402-R-LC-1M | 1 |
OPS2402-R-LC-2M | 2 |

FXW
形 状 | 品 名 | 長さ(m) |
---|---|---|
![]() |
FXW-SC-1M | 1 |
FXW-SC-2M | 2 |

EDW
形 状 | 品 名 | 長さ(m) |
---|---|---|
![]() |
EDW-SC-1M | 1 |
EDW-SC-2M | 2 |
・OPS2404-PR、OPS2402-Rは多治見製コネクタでステンレス製です。
・FXW、EDWはLEMO製コネクタでステンレス製です。
・OPS2404-PR、FXWはCCUや外部端子盤に使用されています。
・OPS2402-R、EDWはカメラヘッド側に使用されいます。
・写真は全て加工の参考例です。使用部品や寸法等ご希望の仕様に対応いたします。
・FXW、EDWはLEMO製コネクタでステンレス製です。
・OPS2404-PR、FXWはCCUや外部端子盤に使用されています。
・OPS2402-R、EDWはカメラヘッド側に使用されいます。
・写真は全て加工の参考例です。使用部品や寸法等ご希望の仕様に対応いたします。
