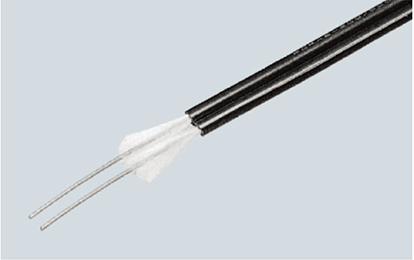

光ファイバコード
- 細径、軽量、優れた可とう性。
屋内の機器内配線、接続に適用。

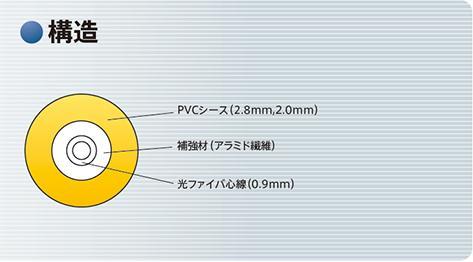

光ファイバコードは、光ファイバ心線にテンションメンバ
（アラミド繊維）を付加し、PVCシースを施したものです。
細径、軽量で優れた可とう性と引張り強さを示し、
コネクタ付などの端末加工も容易で、屋内の機器内配線、
接続に適用されます。
用 途
・細径、軽量、優れた可とう性
・屋内の機器内配線、接続に適用
特 長
1
電磁誘導・漏話および雷の影響を受けません。
2
柔軟性と引張り強さに優れています。3
細径および軽量なコードです。

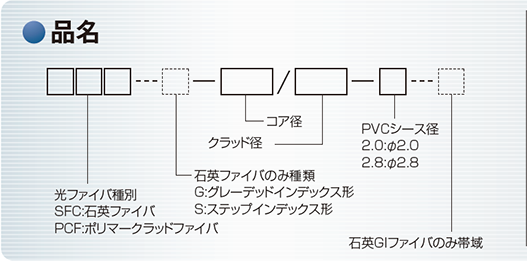

| 型名 | 屈折率分布 | 材質 | コア径μｍ | クラッド径μm | 波長μm | 伝送損失dB/km | 伝送帯域MHz・km | 開口数NA | 概算質量kg/km | 許容張力N | 許容曲げ半径mm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFC-G-50/125-500 | GI | 石英ガラス | 50 | 125 | 1.3 | 1.0 | 500 | 0.2 | 7 (5) |
100 (60) |
30 (30) |
| SFC-G-62.5/125 | 62.5 | 0.85 | 3.5 | 160 | 0.275 | ||||||
| 1.3 | 1.5 | 500 | |||||||||
| SFC-S-10/125 | － | 9.5＊1 | 1.3 | 0.5 | － | － | |||||
| PCF-200/230 | SI | コア、石英 クラッド:ポリマー |
200 | 230 | 0.85 | 7 | 15 | 0.37 |
＊1モードフィールド径
( )内はφ2.0コード
( )内はφ2.0コード

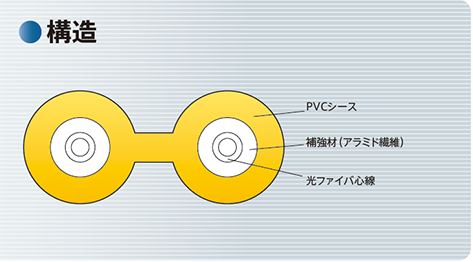

| 項目 | 仕 様 | |
|---|---|---|
| 外形 (mm) | 2.0×4.0 | 2.8×5.6 |
| 概算質量 (kg/km) | 10 | 14 |
| 許容張力 (N) | 120 | 200 |
| 許容曲げ半径 (mm) | 短径方向 30 長径方向 60 | |
