極細・超極細同軸ケーブル

極細・超極細同軸ケーブル・アッセンブリ

FINE AND SUPER FINE COAXIAL CABLES, ASSEMBLIES

用 途

PC、デジタル家電および 医用装置の内部配線用

特 長
  • 特殊合金線導体を使用することにより、高抗張力、高導電率及び優れた機械特性を実現しています。
  • 絶縁体と外被にフッ素樹脂を使用しているので、耐薬品性、難燃性、耐熱耐寒性に非常に優れています。
  • UL規格品での対応が可能です。

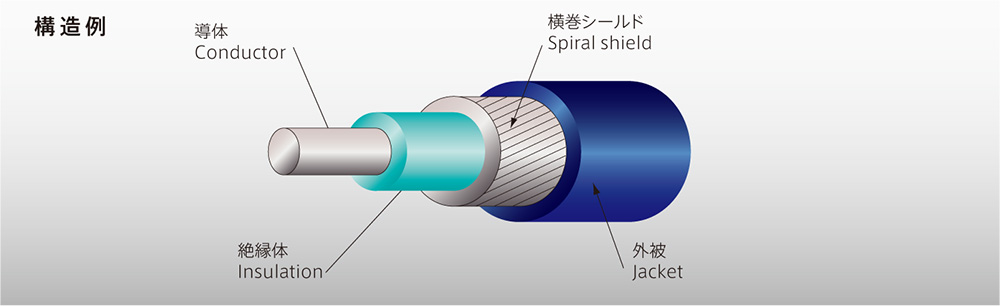

構造及び性能

項目 極細同軸 超極細同軸
導体 サイズ(AWG) 40 42 44 46 48 50
構成(本/mm) 7/0.03 7/0.025 7/0.020 7/0.016 7/0.012 3/0.016
材質 T-CA AG-C AG-C
絶縁体 材質 PFA PFA PFA
シールド 材質 TA T-CA AG-C
外被 材質 PET PFA PFA
外径(mm) 0.35 0.32 0.28 0.21 0.18 0.16
最大導体抵抗 20℃(Ω/m) 5.0 7.5 10.5 17.5 33.0 41.6
標準静電容量 1kHz(pF/m ) 110 110 110
標準インピーダンス TDR(Ω)※1 50 50 50 50 50 50
標準減衰量 10MHz(dB/m ) 0.62 0.77 0.89 1.28 1.75 1.93
T-CA:錫メッキ合金線、AG-C:銀メッキ合金線、TA:錫メッキ軟銅線、PET:ポリエステルテープ
※1 TDR によるインピーダンスの測定ポイントは、1nsとする。

平河 極細/超極細同軸ケーブルアッセンブリ(#40~#50)

デジタル機器の急速な普及と高密度化、高機能化の要求を満足する為に極細 ( 超極細 ) 同軸ケーブルを用いたアッセンブリを独自の工法によって確立しました。市販のコネクタ及びカスタム設計接続基板 (プリント板など)へのケーブル接続を行い、全数製品保証を実施した後にお届け致します。コネクタ等の部品調達は勿論の事、接続基板の設計、接続部信頼性向上の為のご提案などお客様の視点に立ってご要望にお応え致します。

1.優れた伝送特性
端末加工部は、インピーダンス不整合を少なくする為に同軸構造を極力崩さないアッセンブリとなっております。また、狭ピッチ接続となっておりますので少スペース化にも役立ちます。安定してアッセンブ リを可能とする独自の加工設備を準備しております。
2. 設計自由度が向上
ご指定頂いた国内・海外のコネクタをご選定される事も可能です。又、お客様のニーズにあわせたカスタム設計接続基板を請け負う事もできます。さらに端末接続部の信頼性を向上する為に環境対応樹脂 による一体成形技術などでご要望にお応え致します。
3. FPCと比較してイニシャル費低減
ケーブル長や芯線数などの仕様変更が発生した場合にもFPCのような高額なイニシャル費が発生する事もなく、フレキシブルでスピーディーな対応が可能です。
4. 優れた製品保証体制
全ての電気検査はもとよりインピーダンス測定を実施しての製品保証も可能です。

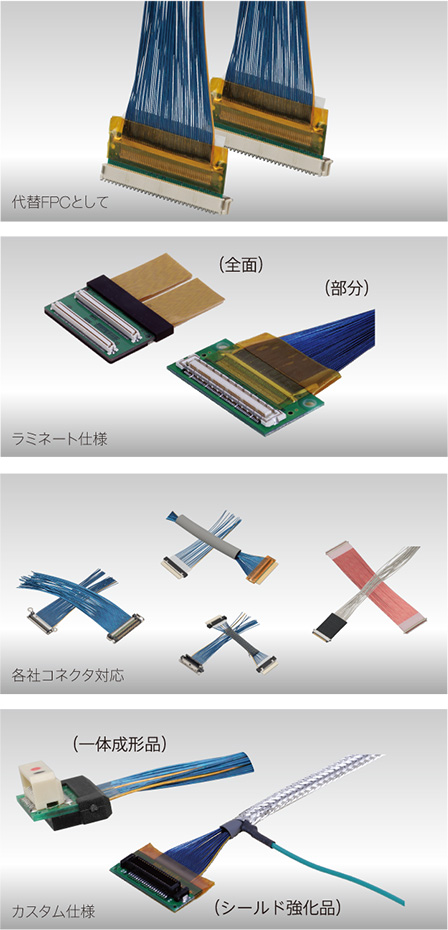

アッセンブリ例

アッセンブリ例

記載以外にも様々なバリエーションがございますので、お気軽にご相談ください。
