配線保護用チューブ

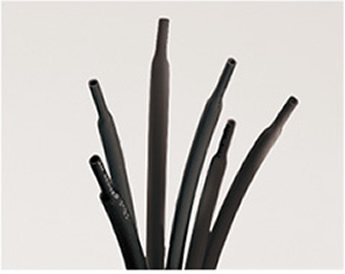

HIT-TUBE EG6(ヒットチューブEG6)
HIT-TUBE EG6 600V定格 熱収縮チューブ RoHS対応

適用規格Application Standard
◎UL224、CSA C22.2 No.198.1:難燃グレード VW-1
◎電気用品安全法:機器内被覆電線の難燃性試験(-F-)登録
定格Rating
600V, 125℃
(UL、CSA)
標準色Color
黒のみ
表示例Marking (Example)
CUS E221699 HIT-TUBE EG6 125C 600V VW-1 -F- TMR (Z)
※(Z)はダイオキシン対策品を示す
用 途
電子部品や電装品の絶縁用、電子加工の端末処理・接続部の機械的特性保護
特 長
- 難燃性ポリオレフィンに電子照射して架橋させ、耐熱性と形状記憶効果を持たせた熱収縮チューブ
- ダイオキシンの発生原因とされる多臭化ビフェニル類や多臭化ジフェニルエーテル類を非含有
特性項目 | 特性値 | ||
---|---|---|---|
電気的特性 | 耐電圧 | 老化前 | AC 2.5kV/分 破壊なし |
老化後 | 158℃×168H AC 2.5kV/分 破壊なし | ||
破壊電圧 | 老化前 | AC 2.5kV以上 | |
老化後 | 158℃×168H AC 2.5kV以上 かつ残率50%以上 | ||
体積固有抵抗 | 1014Ωcm以上 | ||
物理的特性 | 引張強さ | 老化前 | 10.4MPa以上 |
老化後 | 158℃×168H 7.3MPa以上 | ||
伸び | 老化前 | 200%以上 | |
老化後 | 158℃×168H 100%以上 | ||
低温巻付 | -30℃×1Hでクラックなし | ||
加熱巻付 | 250℃×4Hでクラックなし | ||
化学的特性 | 燃焼性 | 難燃、VW-1、-F- | |
銅腐食性 | 湿度95% , 23℃×24H放置後 158℃×168H 銅の変色、腐食無し |
||
銅安定性 | 湿度95% , 23℃×24H放置後 158℃×168H 伸び100%以上 |
||
収縮特性 | 内径収縮率 | 50%以上 | |
縦方向収縮率 | 10%以下 |

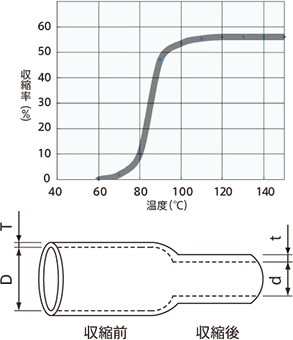

収縮特性(参考)※熱空気中3分処理

サイズ(mm) | 収縮前 | 収縮後(130°C×30分) | 平河品番 | 条長(m) | 梱包数量(m) | 内径D(mm) | 標準厚T(mm) | 内径d(mm) | 部分最小厚 t(mm) | リール巻品 | 1m品 | リール巻品 | リール巻品 | 1m品 |
---|---|---|---|---|---|---|---|---|---|
0.8 | 1.25 | 0.23 | 0.40以下 | 0.33 | 9131-31 | 9131-51 | 200 | 2000 | 2000 |
1.0 | 1.50 | 0.20 | 0.50以下 | 9131-01 | 9131-52 | ||||
1.5 | 2.10 | 0.75以下 | 0.36 | 9131-02 | 9131-53 | ||||
2.0 | 2.70 | 0.25 | 0.95以下 | 0.44 | 9131-03 | 9131-54 | |||
2.5 | 3.20 | 1.20以下 | 9131-04 | 9131-55 | |||||
3.0 | 3.80 | 1.45以下 | 9131-05 | 9131-56 | |||||
3.5 | 4.30 | 1.70以下 | 9131-06 | 9131-57 | 1000 | 1000 | |||
4.0 | 4.70 | 1.95以下 | 9131-07 | 9131-58 | |||||
5.0 | 5.70 | 0.30 | 2.40以下 | 0.56 | 9131-08 | 9131-59 | 100 | 500 | |
6.0 | 6.70 | 2.90以下 | 9131-09 | 9131-60 | |||||
7.0 | 7.70 | 3.40以下 | 9131-10 | 9131-61 | 50 | 400 | 500 | ||
8.0 | 8.70 | 3.90以下 | 9131-11 | 9131-62 | |||||
9.0 | 9.70 | 4.40以下 | 9131-12 | 9131-63 | |||||
10.0 | 10.70 | 4.90以下 | 9131-13 | 9131-64 | 300 | ||||
11.0 | 11.70 | 5.40以下 | 9131-14 | 9131-65 | 350 | ||||
12.0 | 12.70 | 5.90以下 | 0.69 | 9131-15 | 9131-66 | ||||
13.0 | 13.60 | 0.40 | 6.50以下 | 9131-33 | 9131-67 | 200 | |||
14.0 | 14.60 | 7.00以下 | 9131-34 | 9131-68 | |||||
15.0 | 15.70 | 7.50以下 | 9131-35 | 9131-69 | 250 |
